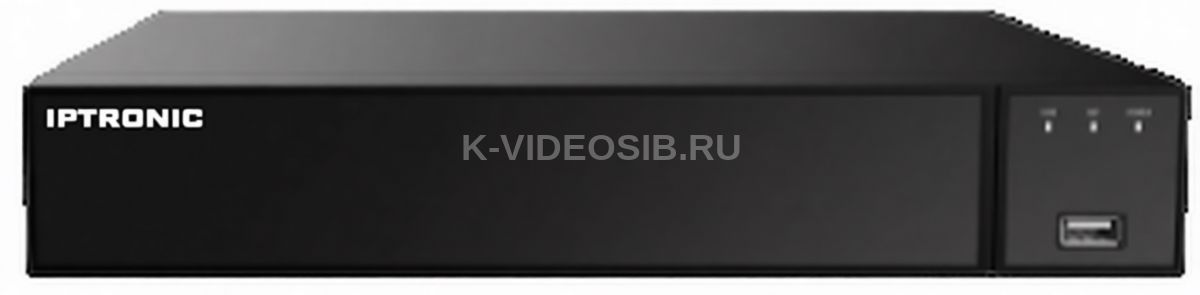

Описание IPTRONIC IPT-AHDR0815L1-S1

Гибридный видеорегистратор IPT-AHDR0815L1-S1 от компании IPTRONIC — это современное устройство видеонаблюдения, сочетающее поддержку как аналоговых, так и IP-камер. Регистратор рассчитан на одновременную работу с 8 аналоговыми каналами и до 16 IP-каналами, причем общая сумма активных каналов может варьироваться в зависимости от конфигурации: 8+0, 6+3, 4+5, 2+7 или 0+16. Это обеспечивает гибкость при проектировании систем видеонаблюдения различного масштаба и уровня сложности.

Устройство оснащено мощным встроенным процессором MC6630 и работает под управлением операционной системы Embedded LINUX, что обеспечивает стабильность и надежность в круглосуточной работе. Поддерживаются популярные форматы аналогового видеосигнала: CVBS 960H, AHD, CVI, TVI 2.0 и TVI 3.0, а также IP-камеры с разрешением до 5 Мп. Запись возможна с частотой до 25 кадров в секунду (30 для NTSC), при этом используются эффективные видеокодеки H.264, H.264+, H.265 и H.265+, позволяющие существенно сэкономить место на жестком диске без потери качества изображения.

Видеорегистратор поддерживает один жесткий диск объемом до 8 ТБ и оснащен двумя видеовыходами — HDMI и VGA — с возможностью вывода изображения в разрешениях до Full HD (1920×1080). Доступны различные режимы отображения: 1, 6, 9 или 16 каналов на одном экране. Также предусмотрены два USB-порта, линейный аудиовход и аудиовыход (RCA), а запись аудио возможна как с аналоговых камер, так и с IP-устройств, включая поддержку технологии AOC. В качестве триггеров записи используются ручной запуск, расписание и детектор движения, при этом возможно настройка до трёх приватных зон.

Сетевые возможности устройства включают поддержку протоколов TCP/IP, IPv4/IPv6, HTTP, UPnP, DNS, NTP, SMTP, DHCP, FTP, DDNS, RTP и RTSP, а также совместимость с Onvif 2.4 (профили S/T). Для удалённого доступа доступны облачный сервис IPEYE и мобильное приложение iptronic PRO, совместимое с основными платформами. Устройство легко интегрируется в существующие инфраструктуры, поддерживает PTZ-управление через коаксиальный кабель, а его компактный корпус (260×230×43 мм) рассчитан на размещение на полке или в стойке.

Комплект поставки

• IP-видеорегистратор — 1 шт.
• Паспорт устройства — 1 шт.
• Монтажный комплект — 1 шт.
• Комплект кабелей для подключения HDD — 1 шт.
• USB мышь — 1 шт.
• Блок питания 12 В — 1 шт.

Технические характеристики IPTRONIC IPT-AHDR0815L1-S1

Основные аппаратные характеристики

• Процессор: MC6630
• Операционная система: Embedded LINUX
• Количество аналоговых каналов: 8
• Поддерживаемые типы сигналов: CVBS 960H/AHD/CVI/TVI 2.0/TVI 3.0/IP
• Максимальное количество ip каналов: 16
• Возможные комбинации каналов, аналог+IP: 8+0, 6+3, 4+5, 2+7, 0+16
• Общая входящая пропускная способность, МБит/сек.: 48
• Общая исходящая пропускная способность, МБит/сек.: 48
• Количество жестких дисков: 1
• Максимальный объем жесткого диска, Тб: 8

Запись и хранение

• Поддержка разрешений для записи аналоговых каналов: 8 каналов: 5MP(6fps), 4MP_LITE(8fps), 3MP(9fps), 1080N(15fps), 720P(15fps), 960H(25fps)
• Поддержка разрешений для записи цифровых каналов: 5MP- 8 каналов,4MP, 3MP- 12 каналов,1080P/960P/720P/D1- 16 каналов, 25 кадров в секунду(30 для NTSC)
• Запись аудио: Линейный вход, аудиодорожка получаемая от ip камер, поддержка AOC\*
• Видеокодеки: H.264, H.264+, H.265, H.265+
• Аудиокодеки: G711U, G711A
• Триггеры для записи: Ручной, Расписание, Движение
• Приватные зоны: 3

Обработка событий

• Базовые функции: Детектор движения
• Функции аналитики: Нет

Воспроизведение

• Одновременное воспроизведение: До 4х каналов< 15 кадров в секунду, 1 канал> 15 кадров в секунду
• Общая декодирующая способность: 2х1080P@30 кадр/сек.
• Возможности поиска видео: По времени, по движению, поиск по отметке
• Функции воспроизведения: Ускоренное воспроизведение, перемотка, пошаговое воспроизведение, цифровой зум
• Возможности сохранения: USB, локальная сеть, FTP

Интерфейсы

• Интерфейс RJ 45: 1x RJ45 10M/100M
• BNC, шт.: 8
• HDMI: 1x HDMI
• VGA: 1х VGA
• Поддерживаемые разрешения HDMI 1: 1920x1080, 1280x1024, 1280x720, 1024x768
• Поддерживаемые разрешения VGA: 1920x1080, 1280x1024, 1280x720, 1024x768
• Независимые видеовыходы: Нет
• Разделение экранов: HDMI1/VGA: 1/6/9/16
• Аудио входы и выходы: 1х вход RCA, 1х выход RCA
• Интерком(двухсторонняя связь): Нет
• Тревожные входы/выходы: Нет
• E-sata: Нет
• Разъемы USB 2.0: 2
• UTC контроллер: Да
• RS-485: Нет
• Протоколы PTZ: Coaxial Control

Сетевые возможности и безопасность

• Сетевые протоколы: TCP/IP, IPv4/IPv6, HTTP, UPnP, DNS, NTP, SMTP, DHCP, FTP, DDNS, RTP, RTSP
• Поддержка OnVif: 2.4 S/T
• Браузеры: Edge,IE8-11, Google Chrome, Firefox,Safari
• Мобильное приложение: Iptronic pro
• Облачные сервисы: IPEYE

Физические параметры

• Входное напряжение питания, В: 12В, 1.5А
• Тип блока питания: Внешний
• Максимальная потребляемая мощность без HDD, Вт.: 7
• Условия эксплуатации: -10~55℃/10~90%
• Исполнение корпуса: Для установки на полку
• Габариты, мм: 260х230х43
• Вес грамм нетто: 860
