Описание IEK YNN10-10-C1-K07-N

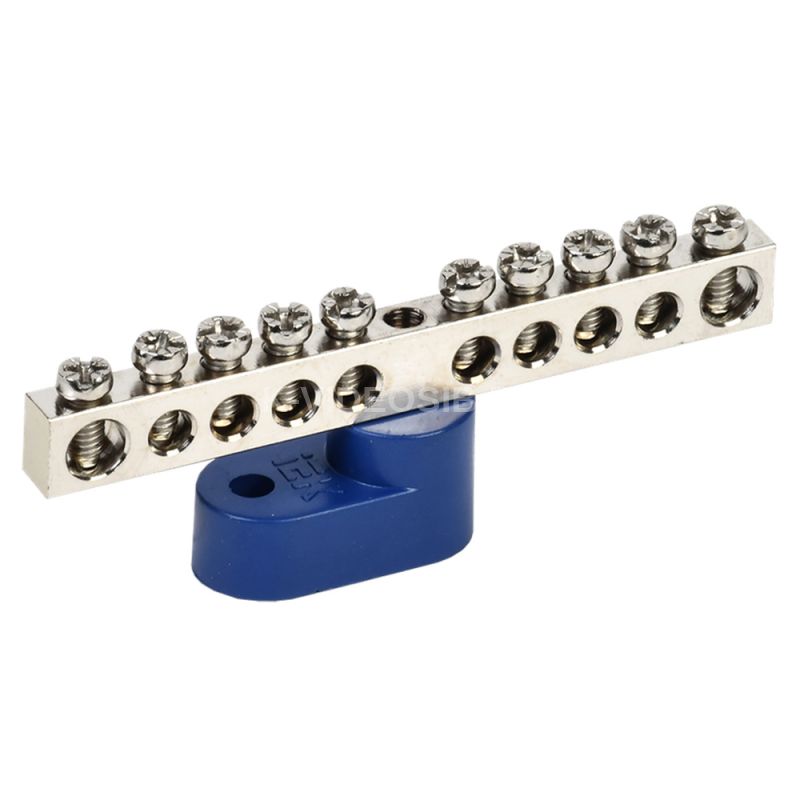

Шина N "ноль" на одном угловом изоляторе с никелевым покрытием ШНИ-6х9-10-У1-С IEK YNN10-10-C1-K07-N. Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%. Шины с никелевым покрытием обладают более высокой коррозионной стойкостью материала и привлекательным внешним видом, что обеспечивает возможность их применения в средах с повышенной агрессивностью.

Преимущества

• Высокая коррозионная стойкость материала для защиты в агрессивных средах.
• Никелированное покрытие токоведущей шины позволяет одновременно подключать проводники из меди и алюминиевого сплава серии 8000.
• Материал изолятора: пластик не поддерживающий горение (проверка раскаленной нитью при 960°С).
• Максимальный рабочий ток: до 100 А.
• Шины соответствуют требованиям ТР ТС 004/2011.
• Выполнены из высококачественной латуни.
• Широкий номенклатурный ряд.

Технические характеристики IEK YNN10-10-C1-K07-N

Номин ток In, А    100 Сечение шины    6х9 Материал    Латунь Номин напряжение, В    400 Тип поверхности    Никелированное покрытие Цвет изолятора    Синий Модель или исполнение    Прочее Количество кабельных выводов    10 Типоисполнение    С 1-м угловым изолятором Макс поперечное сечение проводника, мм²    16/6 Высота, мм    26,3 Ширина, мм    29 Тип монтажа    Винтовой, на монтажную панель Назначение шины    N-ноль Температура эксплуатации, °C    -40...50 Длина шины, мм    77
