Описание IEK UZA-25-D70

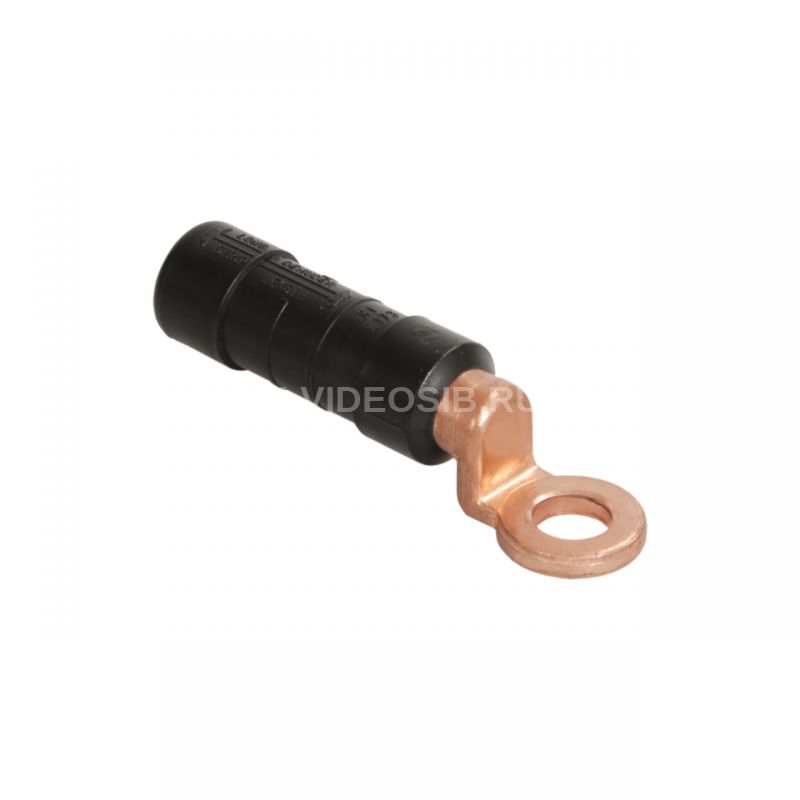

Наконечники герметичные изолированные НИМ 70 (CPTAU 70) ИЭК.

Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют: - 1200 Н для сечений 16 мм2 и 25 мм2. - 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.

ПРЕИМУЩЕСТВА

• Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
• Каждому сечению соответствует определенный цвет герметизирующего кольца.
• Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.

Технические характеристики IEK UZA-25-D70

Технические характеристики Стандартное номин поперечное сечение, мм²    70 Метрический размер болта - М    - Материал    Алюминий / Медь Общ длина, мм    100.0 Тип матрицы для оперсовки гильз    Е173 Диаметр монтажного отверстия, мм    12.8 Диаметр отверстия под проводник, мм    10.5 С защитной изоляцией    Да Форма поперечного сечения    Многопроволочная круглая/секторная жила Цвет герметизир кольца    Белый Вес, кг    0,07 Номин напряжение, В    ≤ 1000 Поперечное сечение - алюминий, мм²    70.0 Подходит для кабел с алюм-стальной жилой    Нет Температура эксплуатации, °C    -50...+60 Продольная герметизация    Да
