Описание IEK UMS-CB5-10042-3411-1KV

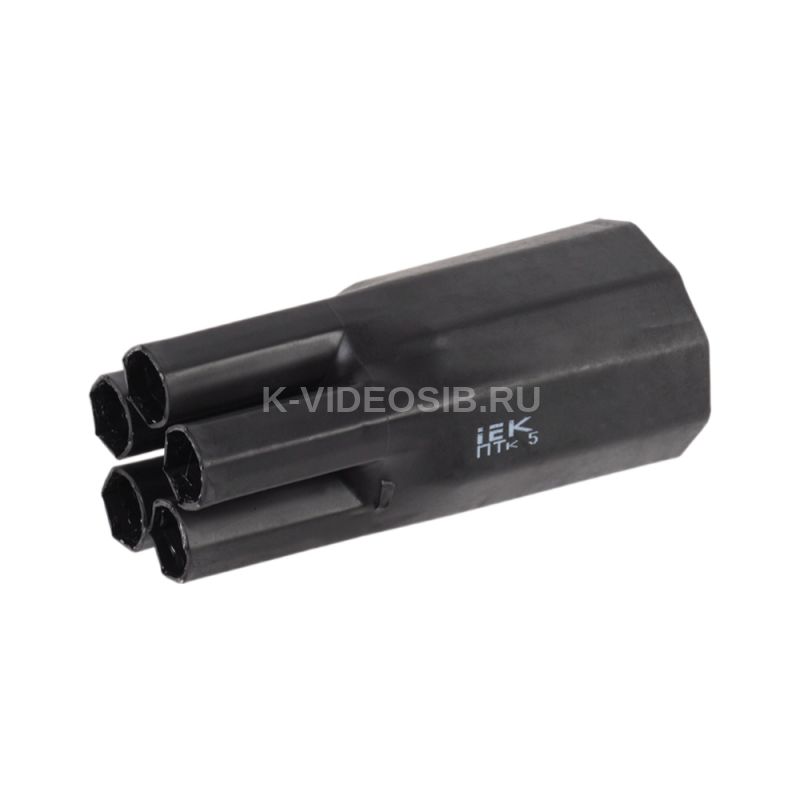

Перчатка термоусаживаемая ПТк 5х150-240 1кВ IEK.

Термоусаживаемые перчатки ПТк предназначены для обеспечения электрической изоляции и герметичности соединений многожильных силовых кабелей напряжением до 1000 В. В зависимости от количества жил кабеля перчатки могут быть 2-х, 3-х, 4-х и 5-ти пальцевые.

ПРЕИМУЩЕСТВА

• На внутреннюю поверхность основания и пальцев перчатки нанесен клеевой слой, который расплавляется при усадке и обеспечивает полную гидроизоляцию соединения.
• Перчатки устойчивы к воздействию ультрафиолета и любым погодным условиям.
• Перчатки могут использоваться при вводе линий СИП в трубы и кабельные каналы.

Технические характеристики IEK UMS-CB5-10042-3411-1KV

Модель или исполнение    Для пятижильных кабелей Номин поперечное сечение, мм²    150...240 Диаметр стержня перед термоусадкой, мм    ≥ 100 Диаметр стержня после термоусадки, мм    ≤ 44 Монтажная температура, °C    -10...50 Длина кабельной части, мм    125 Рабочая температура, °C    -55...125 Объемное электрическое сопротивление, Ом на м    ≥ 1х10^16 Тип    Термоусадка Толщина стенки до термоусадки, мм    ≥ 3,0/≥ 3,0 Удлинение до разрыва, процентов    ≥ 300 Мин температура начала усадки, °C    110 Внутр диаметр штифта после термоусадки, мм    ≤ 11 Общ длина, мм    175 Внутр диаметр штифта до термоусадки, мм    ≥ 34 Рабочее напряж AC 50 Гц, В    1000 Мин температура полной усадки, °C    150 Прочность на растяжение, Мпа    ≥ 13 Длина пальцев, мм    50 Общ длина после термоусадки, мм    175
