Описание IEK UMS-CB4-4015-1404-1KV

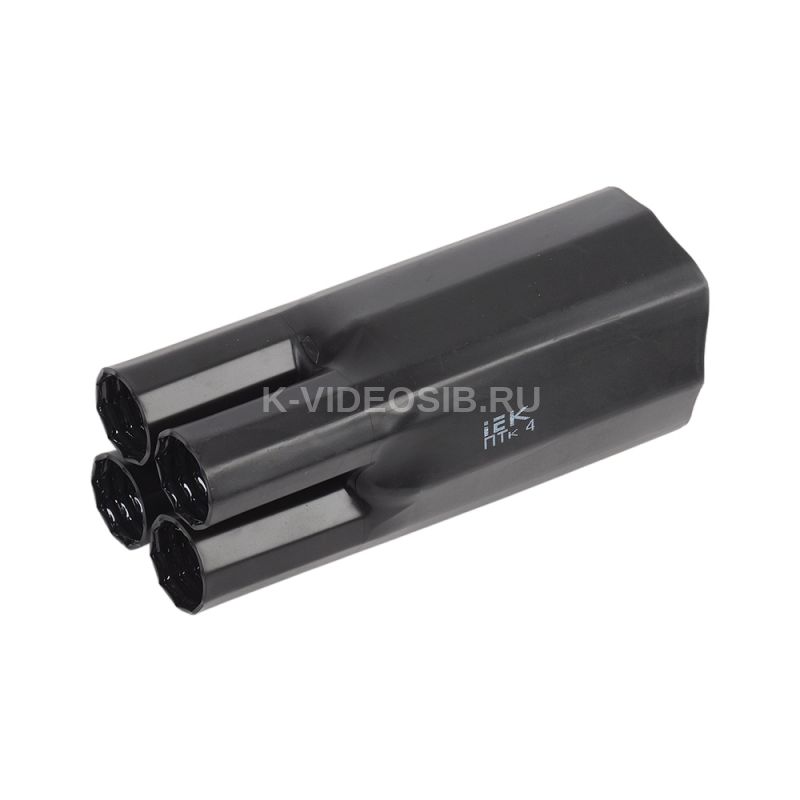

Перчатка термоусаживаемая ПТк 4х16-50 1кВ IEK.

Термоусаживаемые перчатки ПТк предназначены для обеспечения электрической изоляции и герметичности соединений многожильных силовых кабелей напряжением до 1000 В. В зависимости от количества жил кабеля перчатки могут быть 2-х, 3-х, 4-х и 5-ти пальцевые.

ПРЕИМУЩЕСТВА

• На внутреннюю поверхность основания и пальцев перчатки нанесен клеевой слой, который расплавляется при усадке и обеспечивает полную гидроизоляцию соединения.
• Перчатки устойчивы к воздействию ультрафиолета и любым погодным условиям.
• Перчатки могут использоваться при вводе линий СИП в трубы и кабельные каналы.

Технические характеристики IEK UMS-CB4-4015-1404-1KV

Модель или исполнение    Для четырехжильных кабелей Номин поперечное сечение, мм²    16...50 Диаметр стержня перед термоусадкой, мм    ≥ 40 Диаметр стержня после термоусадки, мм    ≤ 15 Рабочая температура, °C    -55...125 Толщина стенки до термоусадки, мм    ≥ 2,0/≥ 2,0 Прочность на растяжение, Мпа    ≥ 13 Рабочее напряж AC 50 Гц, В    1000 Тип    Термоусадка Общ длина, мм    95 Монтажная температура, °C    -10...50 Внутр диаметр штифта после термоусадки, мм    ≤ 4 Объемное электрическое сопротивление, Ом на м    ≥ 1х10^16 Длина кабельной части, мм    75 Удлинение до разрыва, процентов    ≥ 300 Внутр диаметр штифта до термоусадки, мм    ≥ 14 Мин температура начала усадки, °C    110 Длина пальцев, мм    20 Общ длина после термоусадки, мм    95 Мин температура полной усадки, °C    150
