Описание IEK UGD-240-150-240-35KV-S

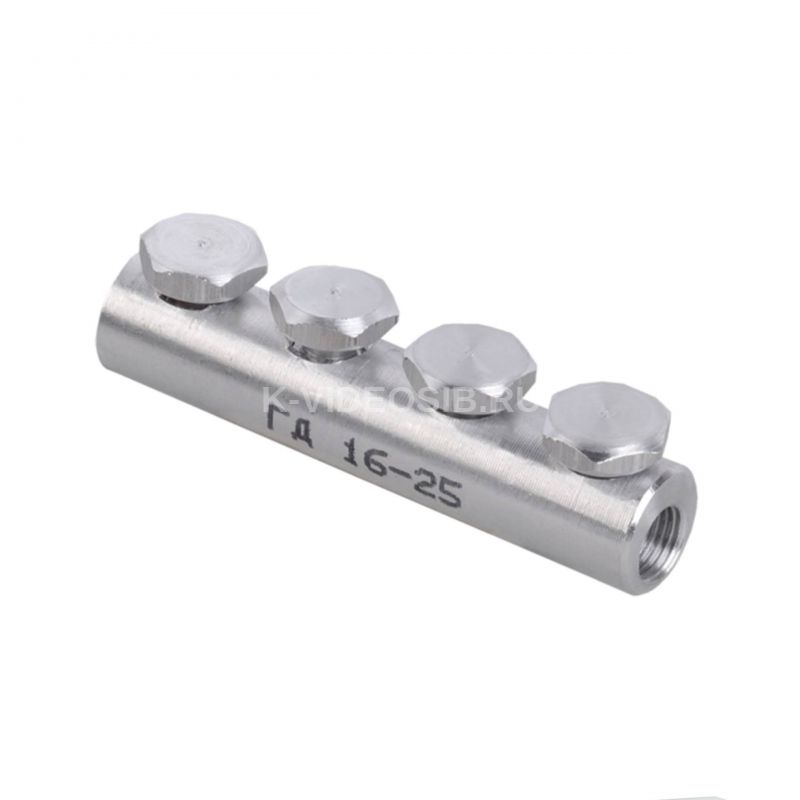

Соединители болтовые ГД предназначены для электрического и механического соединения алюминиевых жил кабелей и проводов путем затяжки болтами.

Соединители изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения соединителей – УХЛ3 ГОСТ 15150-69.

Технические характеристики IEK UGD-240-150-240-35KV-S

Номин поперечное сечение, мм²         150...240

Метрический размер болта - М             20

Количество винтов или болтов              4

Защитное покрытие поверхности         Без покрытия (голый)

Температура эксплуатации, °C               -60...+80

Маслостойкая уплотн-центрующая полоса     Нет

Материал          Дюралюминиевый сплав

Диапазон напряжения               Свыше 30 кВ

Номин напряжение, кВ              35

Изоляция          Нет

Ширина, мм     37.0

Вес, кг  0,223

Момент срыва головки болта при монтаже, Нм           58,5

Высота, мм        37.0

Со срывной головкой болта     Да

Длина, мм         110.
