Описание IEK UGD-120-70-120-35KV-S

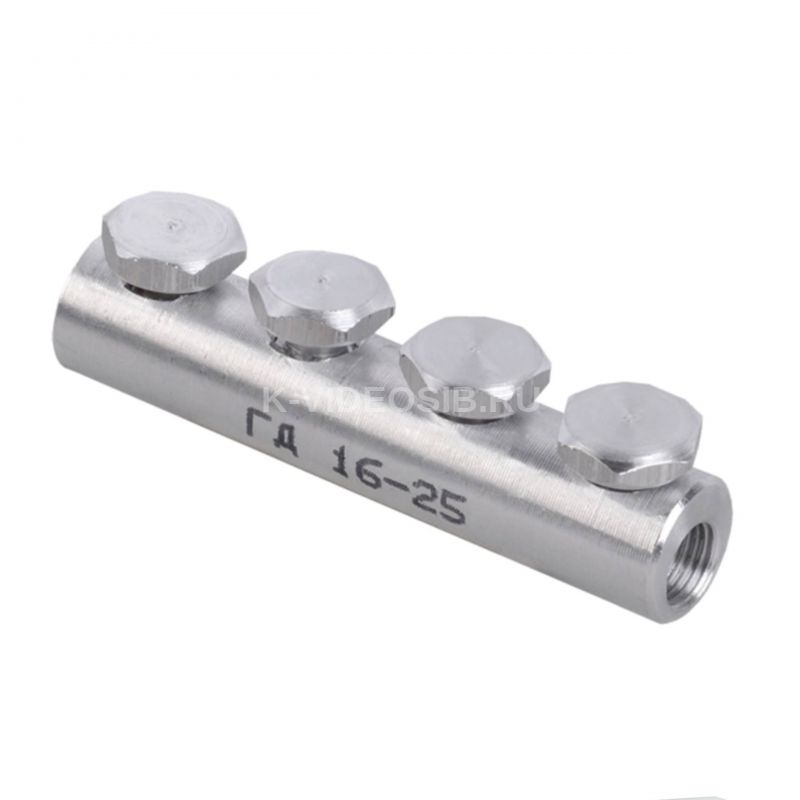

Соединители болтовые ГД предназначены для электрического и механического соединения алюминиевых жил кабелей и проводов путем затяжки болтами.

Соединители изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения соединителей – УХЛ3 ГОСТ 15150-69.

Технические характеристики IEK UGD-120-70-120-35KV-S

Номин поперечное сечение, мм²         70...120

Метрический размер болта - М             16

Количество винтов или болтов              4

Защитное покрытие поверхности         Без покрытия (голый)

Температура эксплуатации, °C               -60...+80

Материал          Дюралюминиевый сплав

Маслостойкая уплотн-центрующая полоса     Нет

Высота, мм        26.5

Изоляция          Нет

Вес, кг  0,109

Диапазон напряжения               Свыше 30 кВ

Длина, мм         90.0

Момент срыва головки болта при монтаже, Нм           31,5

Со срывной головкой болта     Да

Номин напряжение, кВ              35

Ширина, мм     26.5
