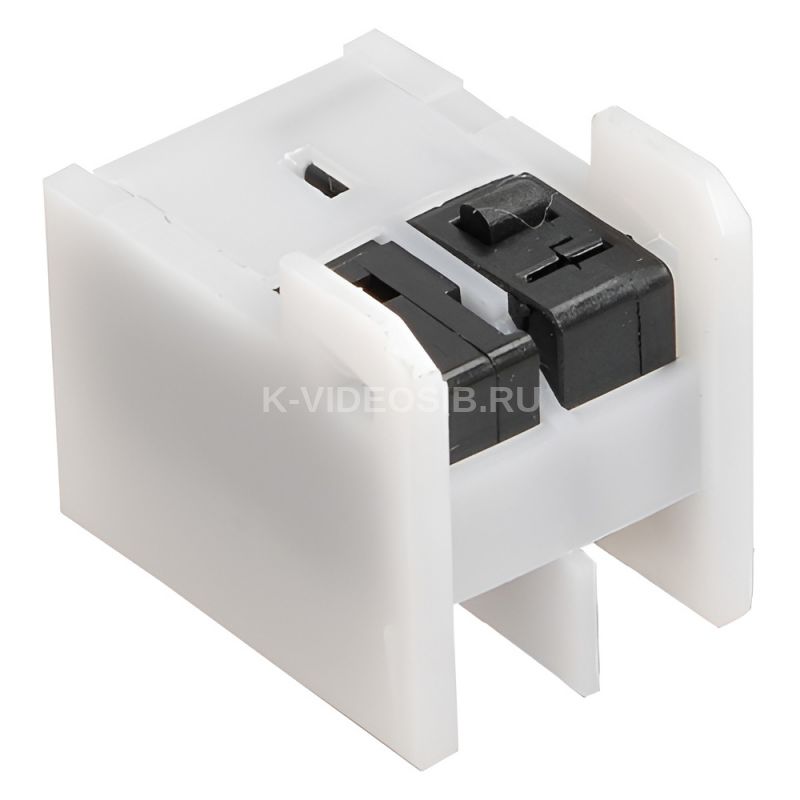

Описание IEK SVA10D-AK-DK-1

Совмещенные контакты АК/ДК (аварийный и дополнительный контакт в одном корпусе) предназначены для получения информации о состоянии контактов автоматического выключателя ВА88 и сигнализации о его срабатывании от сверхтока, независимого расцепителя или расцепителя минимального напряжения.

Преимущества

• Аварийный и дополнительный контакт в одном корпусе для возможности установки дополнительных аксессуаров.

Особенности конструкции

Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.

Технические характеристики IEK SVA10D-AK-DK-1

Тип оборудования    Вспомогательный контакт/сигнальный контакт Тип управляющего напряжения    Переменный (AC) Количество переключающих контактов    1 Номин раб напряжение, В    400 Тип напряжения    Перемен./постоян. (AC/DC) Номин напряжение постоян тока - DC, В    220 Кол-во нормально замкнутых - НЗ контактов    0 Кол-во норм разомкнутых - НО контактов    0 Номин рабочий ток при AC 400 В для АК, А    2 Номин коммутируем ток, А     160 Устанавливается на устройство    Автоматический выключатель Монтажная ширина    - Номин рабочий ток при AC 230 В для ДК, А    3 Количество сигнальных контактов    0 Частота    50 Гц Количество переключающих контактов    1 Номин рабочий ток при AC 230 В для АК, А    2 Количество нормально закрытых контактов    0 Номин рабочий ток при DC 220 В для АК, А    0,2 Номин рабочий ток при DC 220 В для ДК, А    0,14 Количество нормально открытых контактов    0 Совместимость с авт выкл    ВА88-32/33
