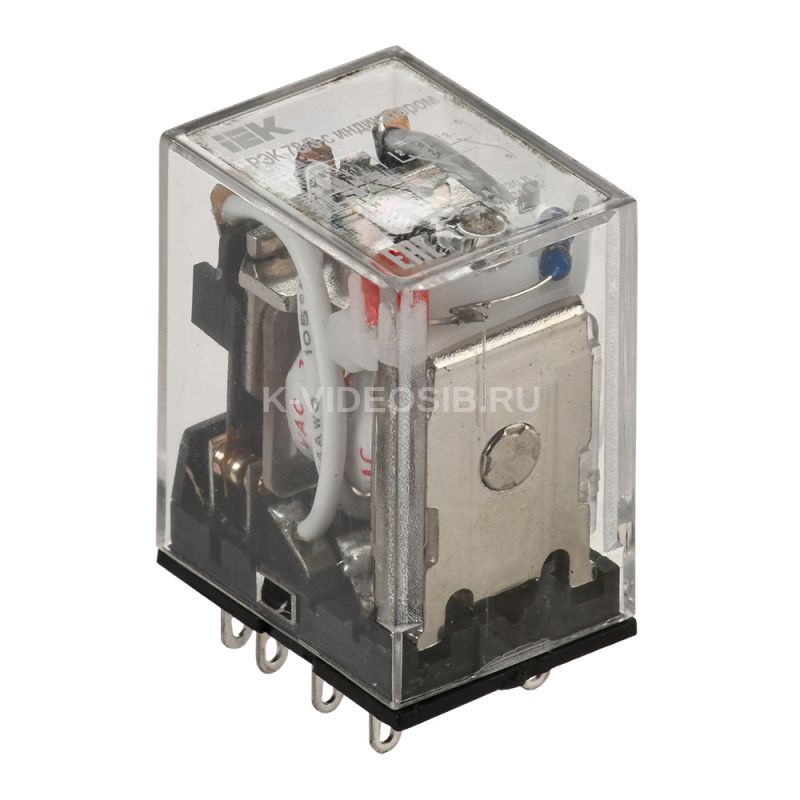

Описание IEK RRP20-3-05-012A-LED

Реле промежуточные IEK RRP20-3-05-012A-LED модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP20-3-05-012A-LED

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    12 Количество переключающих контактов    3 Номин ток, А    5 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    3 С сигнальной лампой - индикатором    Да Тип присоед разъема    PPM78/3 Тип подключения    Плоское разъёмное соединение В комплекте с розеткой    Нет Со съемными зажимами    Нет Номин раб напряжение DC контактов, В    24 Сопротивление изоляции, мОм    ≥ 100 Мощность катушки управления при AC 24 В, ВА    1.6 Степень защиты - IP    IP40 Мощность катушки управления при AC 12 В, ВА    1.4 Ток потребляемый катушкой при AC 24 В, мА    65.0 Ток потребляемый катушкой при DC 24 В, мА    40.0 Мощность катушки управления при DC 12 В, Вт    0.9 Ток потребляемый катушкой при DC 12 В, мА    75.0 Номин раб напряжение AC контактов, В    230 Кол-во нормально замкнутых - НЗ контактов    3 Полюсность    Определенная полюсность Мощность катушки управления при DC 24 В, Вт    1.0 Ток потребляемый катушкой при AC 230 В, мА    7.5 Мех износостойкость, циклов    ≥ 10^7 Электр износостойкость, циклов    ≥ 10^5 Глубина, мм    27 Климатическое исполнение    У2.1 Мощность катушки управления при AC 230 В, ВА    1.7 Ширина, мм    20.5 Ток потребляемый катушкой при AC 12 В, мА    115.0 Кол-во норм разомкнутых - НО контактов    3 Высота, мм    42 Температура эксплуатации, °C    -45...40 Тип управления или переключения    Моностабильное С перекидными контактами    Нет
