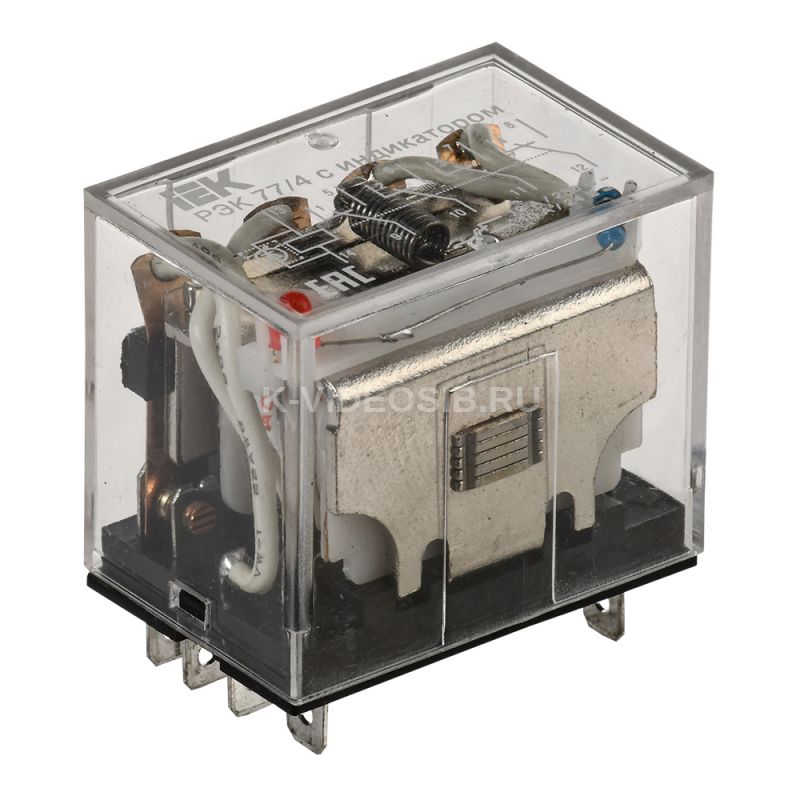

Описание IEK RRP10-4-10-012A-LED

Реле промежуточные IEK RRP10-4-10-012A-LED модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-4-10-012A-LED

Тип напряжения управления    Переменный (AC) Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    12 Количество переключающих контактов    4 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    4 С сигнальной лампой - индикатором    Да Тип присоед разъема    PPM77/4 Тип подключения    Плоское разъёмное соединение Сопротивление изоляции, мОм    ≥ 100 В комплекте с розеткой    Нет Ток потребляемый катушкой при AC 24 В, мА    190.0 Глубина, мм    27 Ширина, мм    41.0 Ток потребляемый катушкой при DC 24 В, мА    80.0 Тип управления или переключения    Моностабильное Температура эксплуатации, °C    -45...40 Электр износостойкость, циклов    ≥ 10^5 Ток потребляемый катушкой при DC 12 В, мА    130.0 Климатическое исполнение    У2.1 Номин раб напряжение AC контактов, В    230 Ток потребляемый катушкой при AC 12 В, мА    170.0 Мощность катушки управления при DC 12 В, Вт    1.6 Мощность катушки управления при AC 230 В, ВА    3.5 Кол-во нормально замкнутых - НЗ контактов    4 Высота, мм    42 Со съемными зажимами    Нет Кол-во норм разомкнутых - НО контактов    4 Номин раб напряжение DC контактов, В    24 Мощность катушки управления при AC 12 В, ВА    2.0 Полюсность    Определенная полюсность Мех износостойкость, циклов    ≥ 10^7 Степень защиты - IP    IP40 Ток потребляемый катушкой при AC 230 В, мА    15.0 Мощность катушки управления при DC 24 В, Вт    1.9 Мощность катушки управления при AC 24 В, ВА    4.6 С перекидными контактами    Нет
