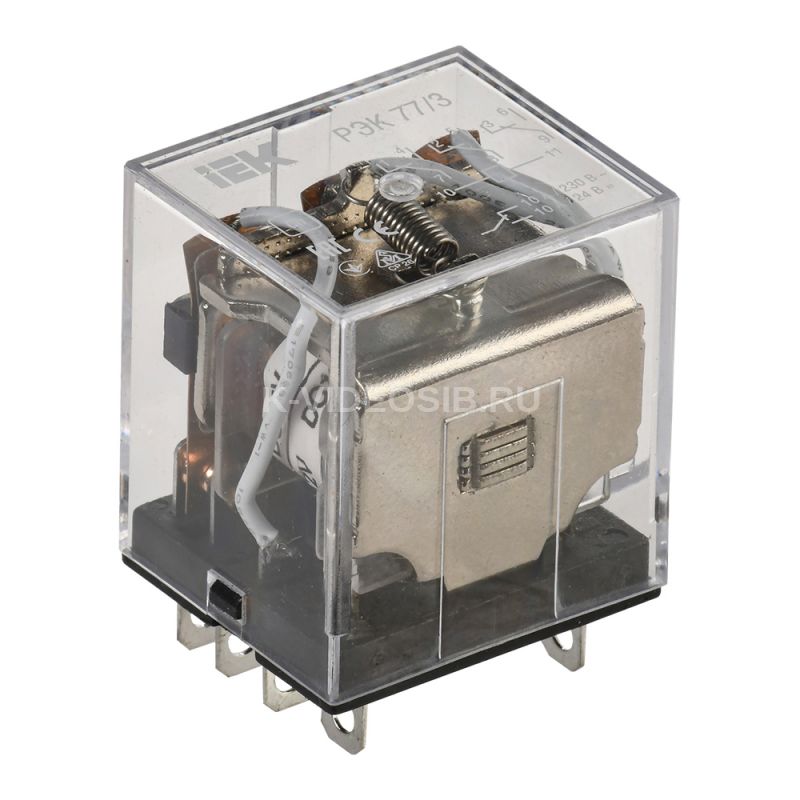

Описание IEK RRP10-3-10-012D

Реле РЭК77/3(LY3) 10А 12В DC ИЭК предназначено для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

• Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
• Любое рабочее положение в пространстве.
• Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
• Применение серебросодержащих контактов увеличивает их долговечность.
• Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики IEK RRP10-3-10-012D

Тип напряжения управления    Постоянный (DC) Номин напряж питания цепи управ Us пост тока DC, В    12 Номин напряжение питания цепи управ Us AC 50 Гц, В    - Количество переключающих контактов    3 Номин ток, А    10 Тип переключающих контактов    Прочее Кол-во групп переключающих контактов    3 С сигнальной лампой - индикатором    Нет Тип присоед разъема    PPM77/3 Тип подключения    Плоское разъёмное соединение С перекидными контактами    Нет Номин раб напряжение DC контактов, В    24 Ток потребляемый катушкой при AC 24 В, мА    190.0 Ток потребляемый катушкой при DC 24 В, мА    80.0 Мощность катушки управления при AC 12 В, ВА    2.0 Температура эксплуатации, °C    -45...40 Мощность катушки управления при AC 24 В, ВА    4.6 Ширина, мм    31.0 Кол-во норм разомкнутых - НО контактов    3 Сопротивление изоляции, мОм    ≥ 100 Высота, мм    42 Со съемными зажимами    Нет Электр износостойкость, циклов    ≥ 10^5 Полюсность    Определенная полюсность Мощность катушки управления при DC 24 В, Вт    1.9 В комплекте с розеткой    Нет Мех износостойкость, циклов    ≥ 10^7 Кол-во нормально замкнутых - НЗ контактов    3 Номин раб напряжение AC контактов, В    230 Ток потребляемый катушкой при AC 12 В, мА    170.0 Мощность катушки управления при DC 12 В, Вт    1.6 Ток потребляемый катушкой при DC 12 В, мА    130.0 Степень защиты - IP    IP40 Тип управления или переключения    Моностабильное Глубина, мм    27 Климатическое исполнение    У2.1 Ток потребляемый катушкой при AC 230 В, мА    15.0 Мощность катушки управления при AC 230 В, ВА    3.5
