Описание IEK RBD-80

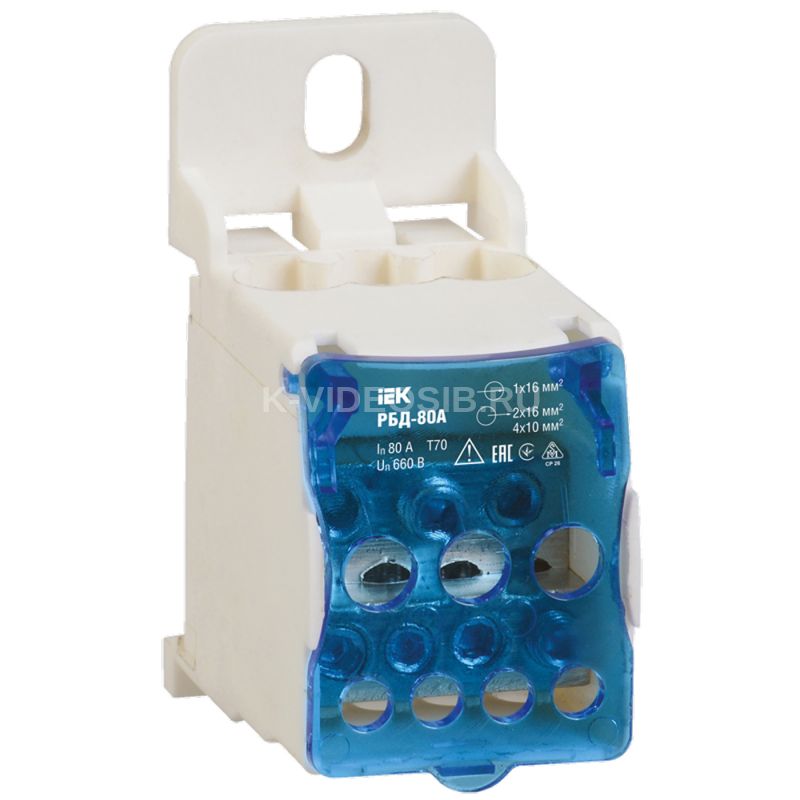

Блок распределительный РБД-80А на DIN-рейку IEK RBD-80 предназначен для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.

Предназначен для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.

Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика. Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.

Преимущества

• Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.

Особенности конструкции

Удобное крепление на DIN-рейку или на монтажную панель.

Конструкция представляет собой ступенчатый монолитный блок в изолированном корпусе.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

Возможность создавать большое количество точек подключения отводных линий. Также блоки могут соединяться в ряд, повышая жесткость и качество всей сборки.

Прозрачная лицевая крышка для визуального контроля и защиты от прикосновения к токоведущим частям дополнительно снабжена выступами для удерживания прижимного винта.

Технические характеристики IEK RBD-80

Количество полюсов    1 Номин ток, А    80 Общ количество соединений    7 Сечение подкл проводников на входe, мм²    1х16 Сечение подкл проводников на выходe, мм²    2х16; 4х10 Номин напряжение, В    660 Тип монтажа    DIN-рейка / винт Тип или способ подключения    Винт Материал контакта    Латунь Ширина, мм    29.0 Частота    50 Гц Материал корпуса    Пластик Безопасное соединение    Да Количество соединений бол 25 мм²    0 Количество соединений 10 мм²    4 Количество соединений 25 мм²    0 Номин выдерживаемый импульсный ток Ipk, кА    22 Температура эксплуатации, °C    -40...+70 Глубина, мм    46.5 Макс среднекрадратичный кратковрем ток Icw, кА    3.0 Степень защиты - IP    IP20 Количество соединений мен 6 мм²    0 Количество соединений 16 мм²    3 Высота, мм    66.0
