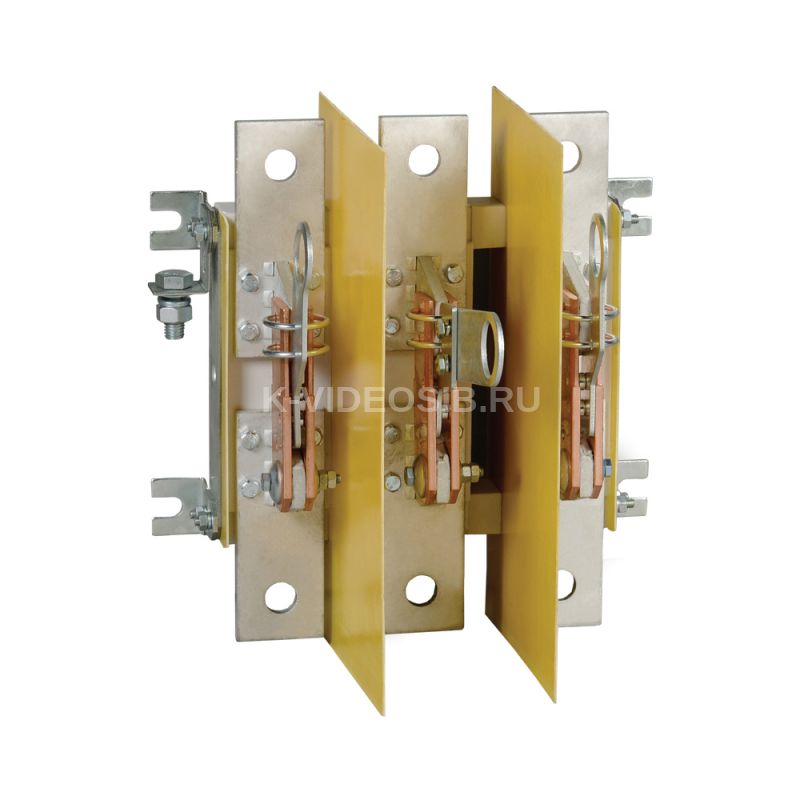

Описание IEK PE-31160-1000

Разъединители IEK PE-31160-1000 серии РЕ19 предназначены для проведения номинального тока и нечастых неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц.

РЕ-19 IEK могут применяться в распределительных устройствах с номинальными токами от 250 до 1600А.

Разъединители серии РЕ-19 IEK соответствуют требованиям ГОСТ Р 50030.3.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности за счет применения высококачественных материалов.
• Видимый разрыв цепи.
• Широкий ассортимент рукояток управления.
• Возможность присоединения медных и алюминиевых проводников.

Особенности конструкции

Полный комплект метизов для установки и присоединения проводников.

Основание выполнено из прочных не поддерживающих горение материалов.

Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.

Контактная система ножевого типа обеспечивает видимый разрыв цепи.

Технические характеристики IEK PE-31160-1000

Количество полюсов    3 Макс допустимое раб напряжение Ue AC, В    1000 Номин продолжительный ток Iu, А    1000 Подходит для установки в распредел платы    Нет Реверсивный переключатель    Нет Пригоден в кач устр аварийной остановки    Нет Компактная версия выкл-разъединителя    Нет Пригоден в качестве главного выключателя    Да Вид рукоятки ручного привода    Рычаг для полюсного оперирования штангой Частота    50/60 Гц Условный номин ток короткого замыкания Iq, кА    100 Пригоден в качестве сервисного выкл-ля    Нет Номин напряжение изоляции Ui, В    1000 Моторный привод - дополнительно    Нет Подходит для напольного монтажа    Нет Тип подключения силовой электрич цепи    Болтовое соединение Подходит для промежуточного монтажа    Нет Конструкция прибора    Встраиваемое устройство для встраиваемой техники Климатическое исполнение    УХЛ3 Степень защиты - IP передняя сторона    IP00 Степень защиты - IP    IP00 Тип элемента управления    Рычажковый (перекидной рычаг) Пригоден в кач предохранительного выкл    Нет
