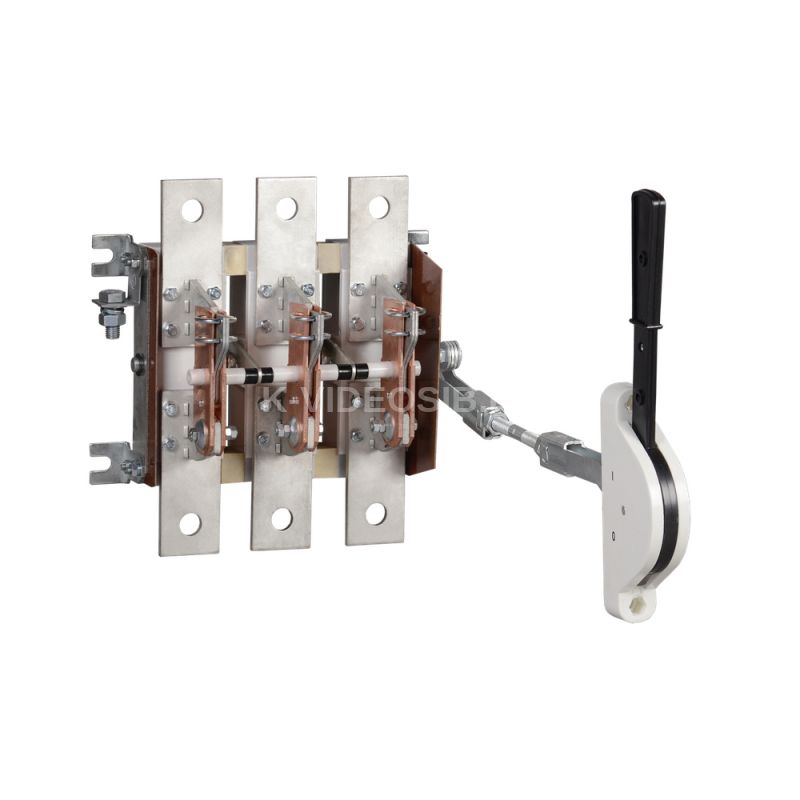

Описание IEK PE-31140-1000

Разъединители IEK PE-31140-1000 серии РЕ19 предназначены для проведения номинального тока и нечастых неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц.

РЕ-19 IEK могут применяться в распределительных устройствах с номинальными токами от 250 до 1600А.

Разъединители серии РЕ-19 IEK соответствуют требованиям ГОСТ Р 50030.3.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности за счет применения высококачественных материалов.
• Видимый разрыв цепи.
• Широкий ассортимент рукояток управления.
• Возможность присоединения медных и алюминиевых проводников.

Особенности конструкции

Основание выполнено из прочных не поддерживающих горение материалов.

Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.

Контактная система ножевого типа обеспечивает видимый разрыв цепи.

Широкий ассортимент рукояток управления.

Технические характеристики IEK PE-31140-1000

Количество полюсов    3 Макс допустимое раб напряжение Ue AC, В    1000 Номин продолжительный ток Iu, А    1000 Реверсивный переключатель    Нет Вид рукоятки ручного привода    Передняя смещенная Подходит для напольного монтажа    Нет Пригоден в качестве сервисного выкл-ля    Нет Пригоден в кач устр аварийной остановки    Нет Тип подключения силовой электрич цепи    Болтовое соединение Тип элемента управления    Короткая поворотная ручка (узкий хват) Частота    50/60 Гц Подходит для установки в распредел платы    Нет Моторный привод - дополнительно    Нет Подходит для промежуточного монтажа    Нет Конструкция прибора    Встраиваемое устройство для встраиваемой техники Климатическое исполнение    УХЛ3 Степень защиты - IP передняя сторона    IP00 Пригоден в кач предохранительного выкл    Нет Степень защиты - IP    IP00 Номин напряжение изоляции Ui, В    1000 Компактная версия выкл-разъединителя    Нет Пригоден в качестве главного выключателя    Да Условный номин ток короткого замыкания Iq, кА    100
