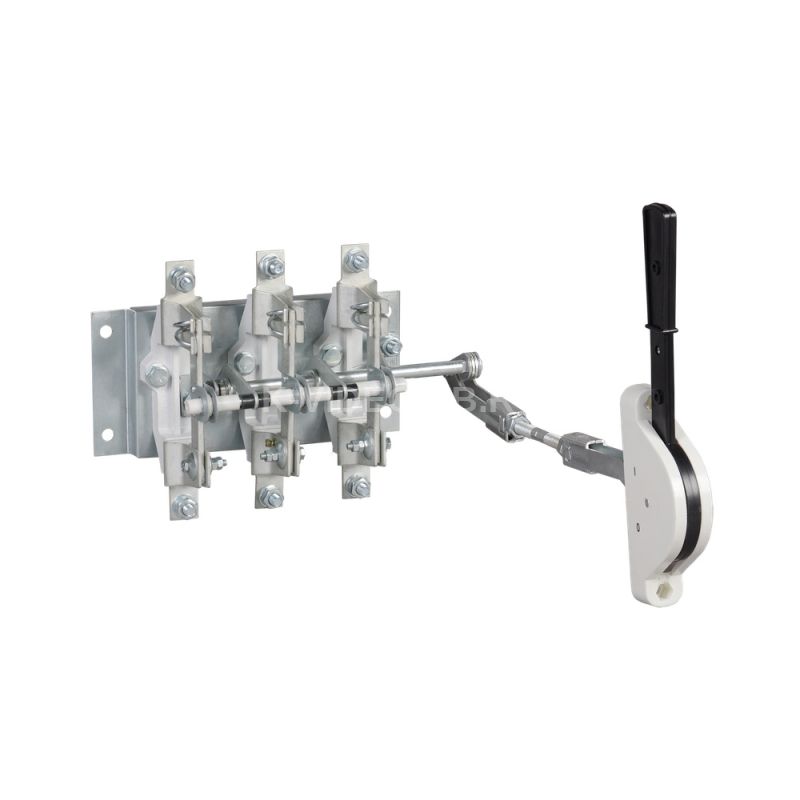

Описание IEK PE-31140-0250

Разъединители IEK PE-31140-0250 серии РЕ19 предназначены для проведения номинального тока и нечастых неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц.

РЕ-19 IEK могут применяться в распределительных устройствах с номинальными токами от 250 до 1600А.

Разъединители серии РЕ-19 IEK соответствуют требованиям ГОСТ Р 50030.3.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности за счет применения высококачественных материалов.
• Видимый разрыв цепи.
• Широкий ассортимент рукояток управления.
• Возможность присоединения медных и алюминиевых проводников.

Особенности конструкции

Полный комплект метизов для установки и присоединения проводников.

Основание выполнено из прочных не поддерживающих горение материалов.

Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.

Контактная система ножевого типа обеспечивает видимый разрыв цепи.

Технические характеристики IEK PE-31140-0250

Количество полюсов    3 Макс допустимое раб напряжение Ue AC, В    660 Номин продолжительный ток Iu, А    250 Номин раб напряжение Ue, В    660 Конструкция прибора    Встраиваемое устройство для встраиваемой техники Подходит для напольного монтажа    Нет Номин напряжение изоляции Ui, В    660 Подходит для установки в распредел платы    Нет Условный номин ток короткого замыкания Iq, кА    14 Пригоден в кач предохранительного выкл    Нет Тип подключения силовой электрич цепи    Болтовое соединение Компактная версия выкл-разъединителя    Нет Пригоден в качестве сервисного выкл-ля    Нет Степень защиты - IP передняя сторона    IP00 Пригоден в качестве главного выключателя    Да Номин рабочее напряжение Ue -DC-20 В-, В    440 Тип элемента управления    Короткая поворотная ручка (узкий хват) Степень защиты - IP    IP00 Пригоден в кач устр аварийной остановки    Нет Реверсивный переключатель    Нет Климатическое исполнение    УХЛ3 Подходит для промежуточного монтажа    Нет Частота    50/60 Гц Моторный привод - дополнительно    Нет Вид рукоятки ручного привода    Передняя смещенная
