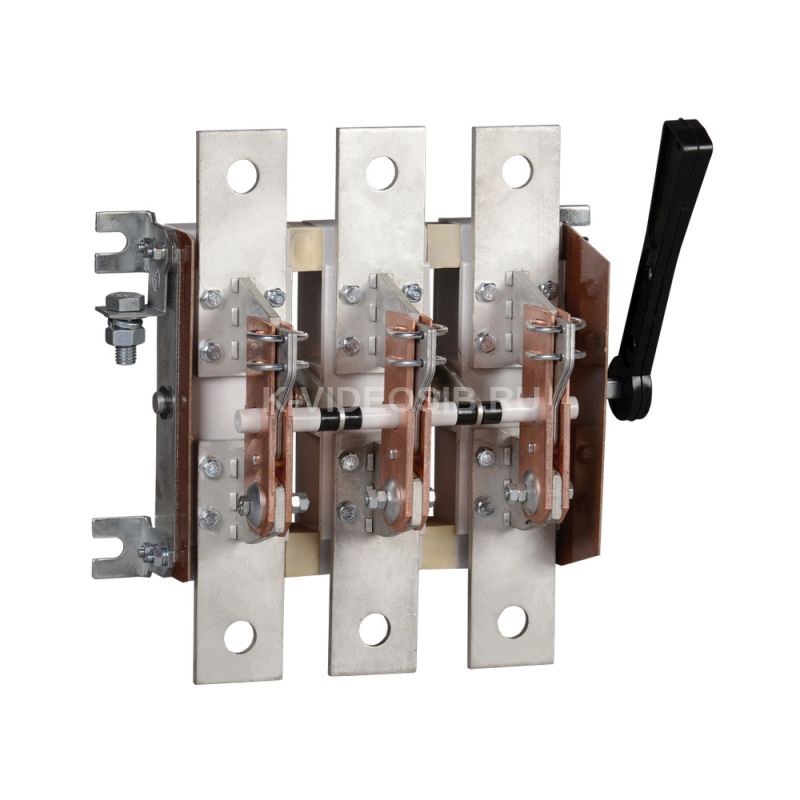

Описание IEK PE-31120-1000

Разъединители IEK PE-31120-1000 серии РЕ19 предназначены для проведения номинального тока и нечастых неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц.

РЕ-19 IEK могут применяться в распределительных устройствах с номинальными токами от 250 до 1600А.

Разъединители серии РЕ-19 IEK соответствуют требованиям ГОСТ Р 50030.3.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности за счет применения высококачественных материалов.
• Видимый разрыв цепи.
• Широкий ассортимент рукояток управления.
• Возможность присоединения медных и алюминиевых проводников.

Особенности конструкции

Основание выполнено из прочных не поддерживающих горение материалов.

Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.

Контактная система ножевого типа обеспечивает видимый разрыв цепи.

Широкий ассортимент рукояток управления.

Технические характеристики IEK PE-31120-1000

Количество полюсов    3 Макс допустимое раб напряжение Ue AC, В    1000 Номин продолжительный ток Iu, А    1000 Степень защиты - IP    IP00 Пригоден в качестве сервисного выкл-ля    Нет Реверсивный переключатель    Нет Тип подключения силовой электрич цепи    Болтовое соединение Климатическое исполнение    УХЛ3 Условный номин ток короткого замыкания Iq, кА    100 Пригоден в кач устр аварийной остановки    Нет Компактная версия выкл-разъединителя    Нет Степень защиты - IP передняя сторона    IP00 Пригоден в качестве главного выключателя    Да Частота    50/60 Гц Пригоден в кач предохранительного выкл    Нет Подходит для установки в распредел платы    Нет Номин напряжение изоляции Ui, В    1000 Вид рукоятки ручного привода    Боковая смещенная Тип элемента управления    Короткая поворотная ручка (узкий хват) Подходит для напольного монтажа    Нет Конструкция прибора    Встраиваемое устройство для встраиваемой техники Подходит для промежуточного монтажа    Нет Моторный привод - дополнительно    Нет
