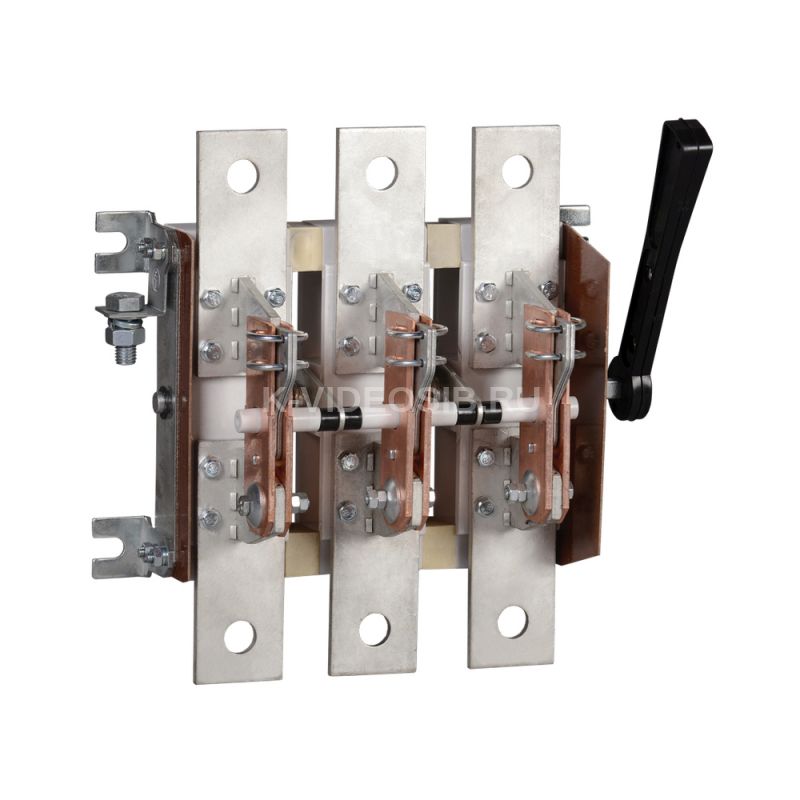

Описание IEK PE-31120-0630

Разъединители IEK PE-31120-0630 серии РЕ19 предназначены для проведения номинального тока и нечастых неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц.

РЕ-19 IEK могут применяться в распределительных устройствах с номинальными токами от 250 до 1600А.

Разъединители серии РЕ-19 IEK соответствуют требованиям ГОСТ Р 50030.3.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности за счет применения высококачественных материалов.
• Видимый разрыв цепи.
• Широкий ассортимент рукояток управления.
• Возможность присоединения медных и алюминиевых проводников.

Особенности конструкции

Полный комплект метизов для установки и присоединения проводников.

Основание выполнено из прочных не поддерживающих горение материалов.

Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.

Контактная система ножевого типа обеспечивает видимый разрыв цепи.

Технические характеристики IEK PE-31120-0630

Количество полюсов    3 Макс допустимое раб напряжение Ue AC, В    1000 Номин продолжительный ток Iu, А    630 Пригоден в качестве главного выключателя    Да Частота    50/60 Гц Реверсивный переключатель    Нет Пригоден в кач устр аварийной остановки    Нет Номин напряжение изоляции Ui, В    1000 Пригоден в качестве сервисного выкл-ля    Нет Степень защиты - IP передняя сторона    IP00 Конструкция прибора    Встраиваемое устройство для встраиваемой техники Подходит для напольного монтажа    Нет Климатическое исполнение    УХЛ3 Компактная версия выкл-разъединителя    Нет Моторный привод - дополнительно    Нет Вид рукоятки ручного привода    Боковая смещенная Тип подключения силовой электрич цепи    Болтовое соединение Условный номин ток короткого замыкания Iq, кА    32 Тип элемента управления    Короткая поворотная ручка (узкий хват) Подходит для промежуточного монтажа    Нет Пригоден в кач предохранительного выкл    Нет Подходит для установки в распредел платы    Нет Степень защиты - IP    IP00
