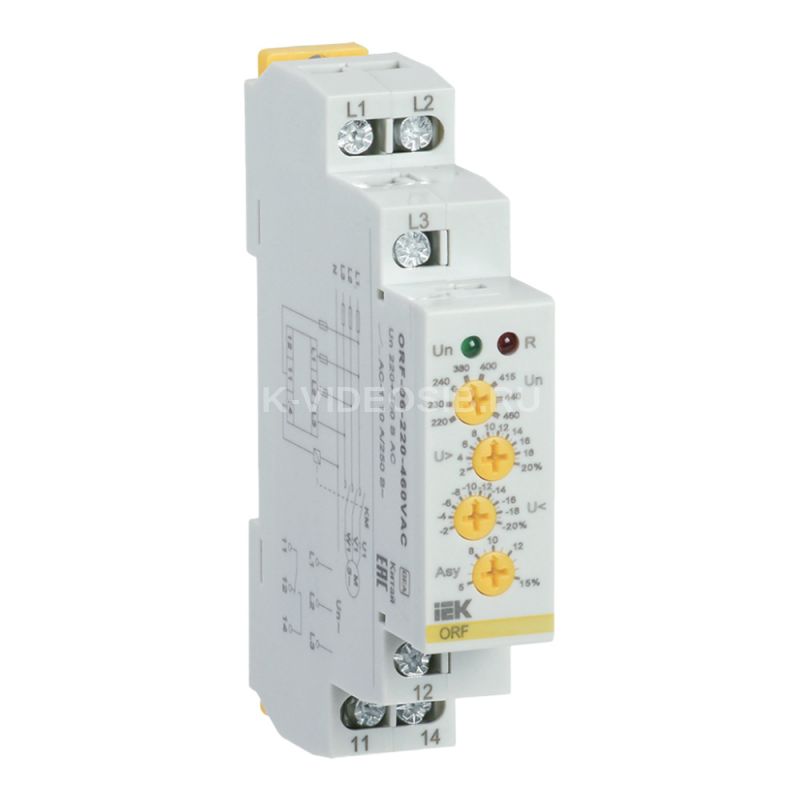

Описание IEK ORF-06-220-460VAC

Реле контроля фаз ORF-06 трехфазное 220-460В AC IEK предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения, понижения и асимметрии напряжения, чередования и обрыва фаз. Настраиваемые диапазоны контроля и асимметрии напряжения. Время срабатывания фиксированное.

Преимущества

• Контроль чередования и обрыва фаз, а также понижения, повышения и ассиметрии напряжения в электрической сети для предотвращения выхода защищаемого оборудования из строя.
• Регулируемые уставки.
• Широкий диапазон рабочих напряжений: 220 - 460В AC.
• Элементная база от ведущих мировых производителей.
• Крепление на стандартную 35мм DIN-рейку.
• Корпус из не поддерживающих горение материалов.

Технические характеристики IEK ORF-06-220-460VAC

Контроль макс напряжения    Да Контроль минимального напряжения    Да Контроль обрыва фаз    Да Контроль перекоса фаз    Да Контроль чередования фаз    Да Напряжение питания, В    220...460 Тип напряжения управления    Переменный (AC) Количество переключающих контактов    1 Номин ток контактных групп при АС-1, А    10 Макс сечение кабеля, мм²    одножильный 1x2,5 или 2x1,5 многожильный с наконеч Индикатор наличия напряжения    Зелёный светодиод (Un) Тип измеряемого напряжения    Переменный (AC) Рабочее положение    Любое Степень защиты IP клеммы    IP20 Время срабатывания, с    (0,1...10) ± 10% Макс задержка на включение, с    - Диапазон напряжения, В    176...552 Макс задержка на отключение, с    - Электр износостойкость, циклов    10^6 Степень защиты IP лицевая панель    IP40 Ширина, мм    18 Вес, кг    0,064 Глубина, мм    64 Степень загрязнения    2 Категория перенапряжения    3 Номин напряж питания цепи управ Us пост тока DC, В    - Номин напряжение питания цепи управ Us AC 50 Гц, В    220...460 Индикатор срабатывания реле    Красный светодиод (R) Тип монтажа    DIN-рейка (стандарт) 35 мм Гистерезис, процентов    2 Диапазон уставок по напряжению, процентов    2...20 Мех износостойкость, циклов    10^7 Мин задержка на отключение, с    - Температура эксплуатации, °C    -20...55 Высота, мм    95 Ремонтопригодность    Нет Погрешность измерений, процентов    ± 1 Мин задержка на включение, с    0.5 Погрешность настройки, процентов    ± 5 Номин напряжение контактной группы, В    250 АС / 24 DC Диапазон частоты питающего напряжения, Гц    45...65
