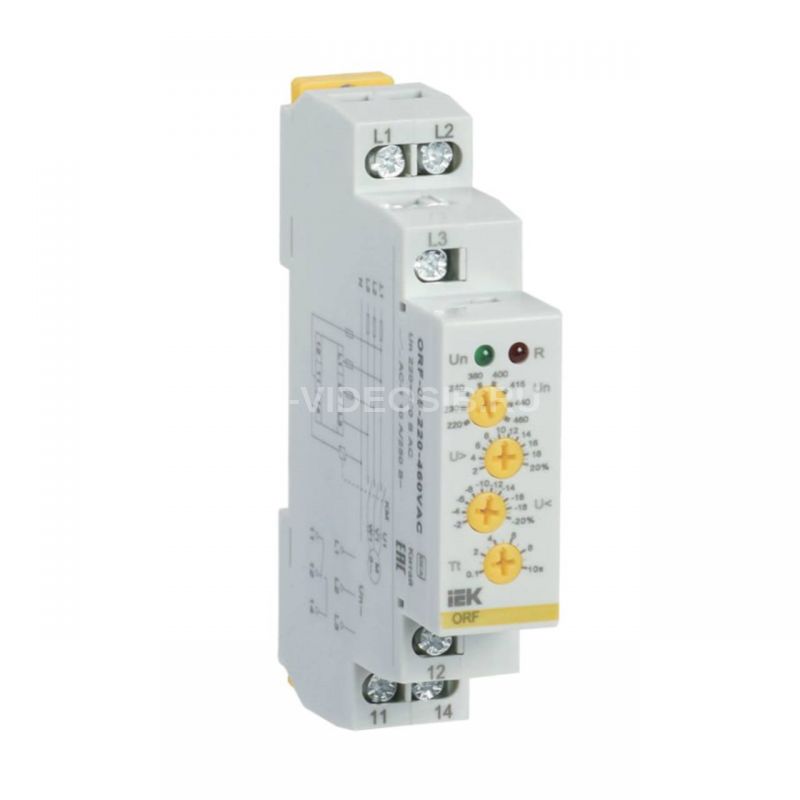

Описание IEK ORF-05-220-460VAC

Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения, понижения и асимметрии напряжения, чередования и обрыва фаз. Настраиваемые диапазоны контроля напряжения и времени срабатывания. Уровень асимметрии напряжения фиксированный.

Технические характеристики IEK ORF-05-220-460VAC

Контроль макс напряжения     Да

Контроль минимального напряжения               Да

Контроль обрыва фаз  Да

Контроль перекоса фаз              Да

Контроль чередования фаз      Да

Напряжение питания, В             220...460

Тип напряжения управления   Переменный (AC)

Количество переключающих контактов            1

Номин ток контактных групп при АС-1, А          10

Индикатор срабатывания реле              Красный светодиод (R)

Степень защиты IP клеммы      IP20

Макс сечение кабеля, мм²        одножильный 1x2,5 или 2x1,5 многожильный с наконечникам 1x2,5

Мех износостойкость, циклов 10^7

Электр износостойкость, циклов          10^6

Рабочее положение     Любое

Степень защиты IP лицевая панель      IP40

Тип монтажа    DIN-рейка (стандарт) 35 мм

Диапазон напряжения, В          176...552

Тип измеряемого напряжения              Переменный (AC)

Степень загрязнения   2

Ремонтопригодность   Нет

Диапазон уставок по напряжению, процентов             2...20

Высота, мм        95

Категория перенапряжения     3

Мин задержка на отключение, с           0

Номин напряжение контактной группы, В       250 АС / 24 DC

Вес, кг  0,064

Макс задержка на включение, с           -

Погрешность настройки, процентов    ± 5

Мин задержка на включение, с             0.5

Гистерезис, процентов               2

Температура эксплуатации, °C               -20...55

Индикатор наличия напряжения          Зелёный светодиод (Un)

Глубина, мм     64

Номин напряжение питания цепи управ Us AC 50 Гц, В            220...460

Диапазон частоты питающего напряжения, Гц             45...65

Время срабатывания, с              (0,1...10) ± 10%

Номин напряж питания цепи управ Us пост тока DC, В             -

Макс задержка на отключение, с         10

Погрешность измерений, процентов  ± 1

Ширина, мм     18
