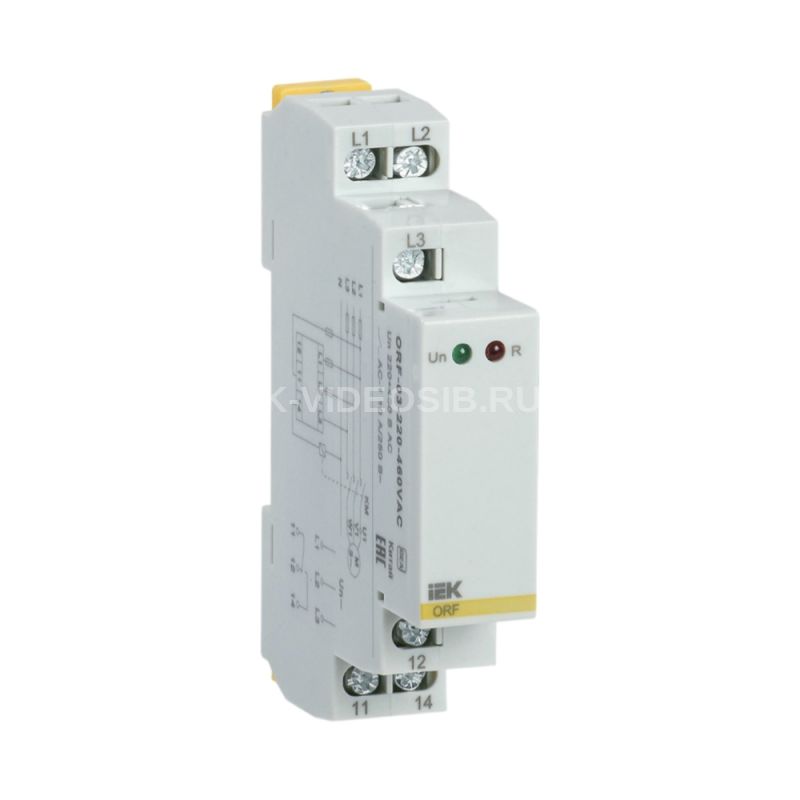

Описание IEK ORF-03-220-460VAC

Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль чередования и обрыва фаз. Фиксированные уставки.

ПРЕИМУЩЕСТВА

• Контроль чередования и обрыва фаз в электрической сети для предотвращения выхода защищаемого оборудования из строя.
• Фиксированные уставки - оборудование типа "поставил и забыл".
• Широкий диапазон рабочих напряжений: 220 - 460В AC.
• Элементная база от ведущих мировых производителей.
• Крепление на стандартную 35мм DIN-рейку.
• Корпус из не поддерживающих горение материалов.

Технические характеристики IEK ORF-03-220-460VAC

Контроль макс напряжения    Нет Контроль минимального напряжения    Нет Контроль обрыва фаз    Да Контроль перекоса фаз    Нет Контроль чередования фаз    Да Напряжение питания, В    220...460 Тип напряжения управления    Переменный (AC) Количество переключающих контактов    1 Номин ток контактных групп при АС-1, А    10 Мин задержка на включение, с    0.5 Глубина, мм    64 Макс задержка на включение, с    - Погрешность настройки, процентов    ± 5 Высота, мм    95 Номин напряжение контактной группы, В    250 АС / 24 DC Индикатор наличия напряжения    Зелёный светодиод (Un) Индикатор срабатывания реле    Красный светодиод (R) Макс задержка на отключение, с    - Время срабатывания, с    (0,1...10) ± 10% Диапазон уставок по напряжению, процентов    2...20 Степень загрязнения    2 Электр износостойкость, циклов    10^6 Рабочее положение    Любое Степень защиты IP клеммы    IP20 Категория перенапряжения    3 Вес, кг    0,064 Мех износостойкость, циклов    10^7 Ширина, мм    18 Диапазон частоты питающего напряжения, Гц    45...65 Погрешность измерений, процентов    ± 1 Мин задержка на отключение, с    - Тип измеряемого напряжения    Переменный (AC) Ремонтопригодность    Нет Номин напряжение питания цепи управ Us AC 50 Гц, В    220...460 Номин напряж питания цепи управ Us пост тока DC, В    - Макс сечение кабеля, мм²    одножильный 1x2,5 или 2x1,5 многожильный с наконечникам 1x2,5 Гистерезис, процентов    2 Степень защиты IP лицевая панель    IP40 Диапазон напряжения, В    176...552 Температура эксплуатации, °C    -20...55 Тип монтажа    DIN-рейка (стандарт) 35 мм
