Описание IEK MSM10-3N-12-31

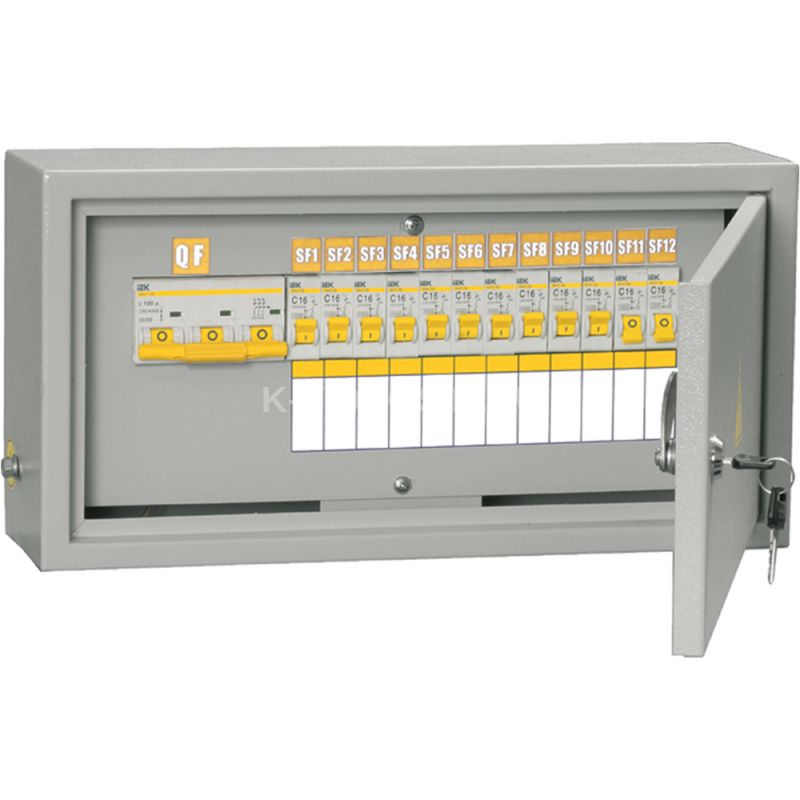

Щиток распределительный ОЩВ-3-63-12-0 36 УХЛ4 IP31 IEK MSM10-3N-12-31 предназначен для приема и распределения электроэнергии в жилых и производственных помещениях, а также для защиты линий при перегрузках и коротких замыканиях в сетях переменного тока напряжением 230/400 В. Внутри корпуса установлены вводные, трехполюсные и групповые, однополюсные автоматические выключатели, а также шины N и РЕ.

Преимущества

• Повышенная антикоррозийная стойкость.
• Высококачественное наружное покрытие.
• Малогабаритная конструкция.
• Полностью сварной корпус.
• Высокая технологичность и простота использования.
• Высокий уровень электробезопасности.
• Сертификат соответствия.

Особенности конструкции

Оперативная панель исключает возможность поражения током в ходе эксплуатации изделия.

Неразборный металлический корпус с дверцей, закрываемой на замок.

Коммутация групповых аппаратов выполнена 3-рядной соединительной шиной.

Технические характеристики IEK MSM10-3N-12-31

Модель или исполнение    Навесной Номин ток вводного - главного выключателя, А    63 Количество отводящих групп    12 Номин отключ способность вводного авт выкл, кА    4.5 Количество ВДТ - УЗО 300 мА    0 Климатическое исполнение    УХЛ4 Возможно расширение    Нет Защита    Модульный автомат. выключатель/УЗО Общ количество групп    12 Количество ВДТ - УЗО 30 мА    0 С прозрачной крышкой    Нет С выход розеткой    Нет Глубина, мм    120 Номин раб напряжение, В    230/400 Кол-во полюсов вводного-главного выкл    3 Вес, кг    5,8 Кол-во размык-ей цепи при утечке в землю    0 Номин ток аппаратов групповых цепей, А    16 Материал корпуса    Сталь Номер цвета RAL    7035 Тип электр соединений функцион блоков    FFX Ширина, мм    440 Макс допустимое значение ожидаемого тока КЗ, кА    10 Защита от перенапряжения    Да Количество световых групп    12 Степень защиты - IP    IP31 Высота, мм    265 Номин напряжение изоляции Ui, В    450 Вид системы заземления    TN-C, TN-S Со звонковым трансформатором    Нет Номин ток щитка, А    63 Диапазон рабочих температур, °C    -1...+35 Кол-во групп вне выкл утечки в землю    0 Номин частота, Гц    50
