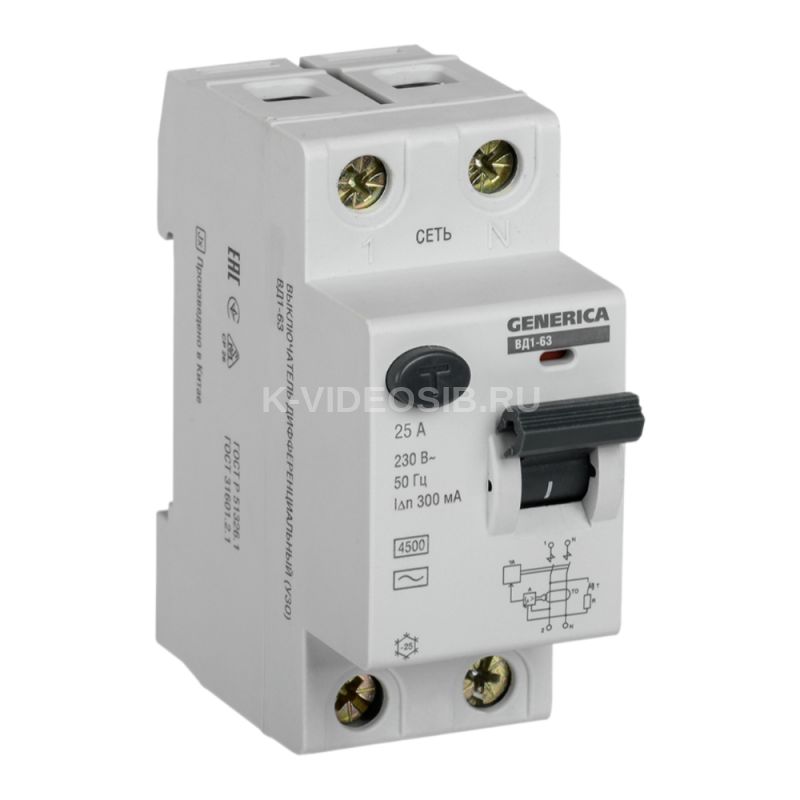

Описание IEK MDV15-2-025-300

Быстродействующий защитный выключатель ВД1-63 (УЗО) GENERICA - устройство электронного типа, зависящее от напряжения и реагирующее на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током.

Преимущества

• Индикатор положения главной контактной группы.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.
• Возможность подключения гибким проводником или шиной PIN.
• Условный ток короткого замыкания 4,5кА.
• Монолитная лицевая панель.
• Единый стиль исполнения со всеми устройствами линейки GENERICA.

  Особенности конструкции



  Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.



  Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



  Защелка для крепления УЗО на монтажную рейку выполнена с возможностью фиксации блокирующего и свободного положений.



  Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

  ​​​​​​​​​​​​​​

  Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Технические характеристики IEK MDV15-2-025-300

Номинальный ток, А    25 Количество полюсов    2 Условный номин диф ток КЗ, кА    4,5 Номин ток утечки, А    0.30 Тип тока утечки    Переменный (AC) Селективная защита    Нет Номин напряжение, В    230 Мех износостойкость, циклов    10000 Электр износостойкость, циклов    4000 Номин неоткл диф ток, мА    150.0 Импульсная прочность, кА    0,25 Вес, кг    0.2 Условный номин ток короткого замыкания Iq, кА    4,5 Номин условный ток короткого замыкания Icn, А    4500 С регулировкой задержки    Нет Тип монтажа    На DIN-рейку Частота    50 Гц Кратковременная задержка срабатывания    Нет Номин ток, А    25 Степень защиты - IP    IP20 Ширина по количеству модульных расстояний    2 Возможна дополнит комплектация    Нет Момент затяжки, нм    2 Регулировка тока утечки    Нет откл способность при коротком замыкании-Icw, кА    4,5 Макс сечение входящего кабеля, мм²    50 Номин раб напряжение, В    230 Режим работы    Продолжительный-S1 Номин ток утечки, А    0.30 Частота, Гц    50 Гц
