Описание IEK MDV11-2-025-030

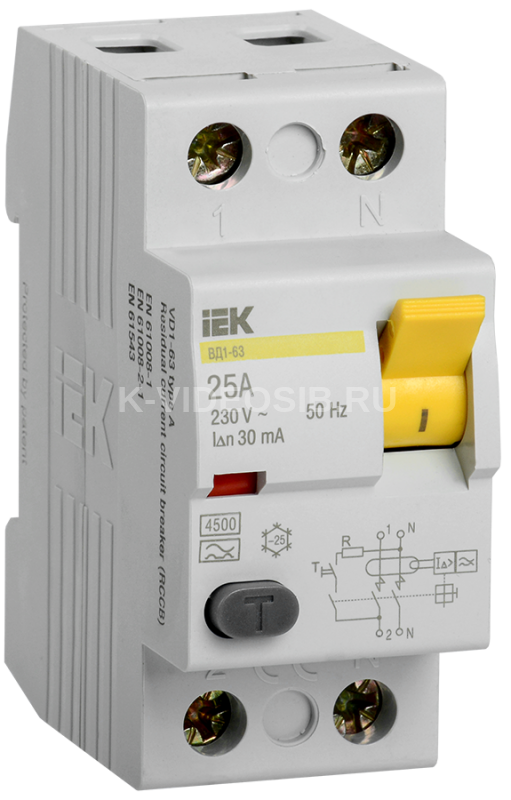

Выключатель дифференциальный (УЗО) ВД1-63 2Р 25А 30мА тип А IEK.

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания".

Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.

Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА.

ПРЕИМУЩЕСТВА

• Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
• Высокая электрическая износостойкость - не менее 4000 включений.
• Номинальный условный ток короткого замыкания 4500А.
• Серебросодержащие напайки на контактах.
• Широкий ассортимент номинальных токов (16А, 25А, 32А, 40А, 50А, 63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100мА).
• Индикатор положения контактов.
• Расширенный диапазон рабочих температур от -25°С до +40°С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
• Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Нагрузку можно подключать как к верхним, так и к нижним зажимам.
• Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении).
• Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Особенности конструкции

Дугогасительные решетки с увеличенным количеством пластин, расположенные в каждом полюсе, позволяют достичь более эффективного гашения электрической дуги.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.

На корпусе нанесена маркировка клеммных зажимов, что позволяет избежать ошибок при монтаже. Опломбировка винтов, соединяющих корпус, позволяют избежать несанкционированного разбора аппарата.

Технические характеристики IEK MDV11-2-025-030

25 Количество полюсов    2 Условный номин диф ток КЗ, кА    4,5 Номин ток утечки, А    0.03 Тип тока утечки    A Селективная защита    Нет Возможна дополнит комплектация    Нет Макс сечение входящего кабеля, мм²    50 Кратковременная задержка срабатывания    Нет Монтажная глубина - ниши, мм    74.0 Степень защиты - IP    IP20 Условный номин ток короткого замыкания Iq, кА    4,5 Импульсная прочность, кА    0,25 Номин раб напряжение, В    230 откл способность при коротком замыкании-Icw, кА    4,5 Частота    50 Гц Ширина по количеству модульных расстояний    2 Тип монтажа    На DIN-рейку Номин ток, А    25 Номин импульсное выдерживаемое напряжение, кВ    6
