Описание IEK MDV10-2-032-100

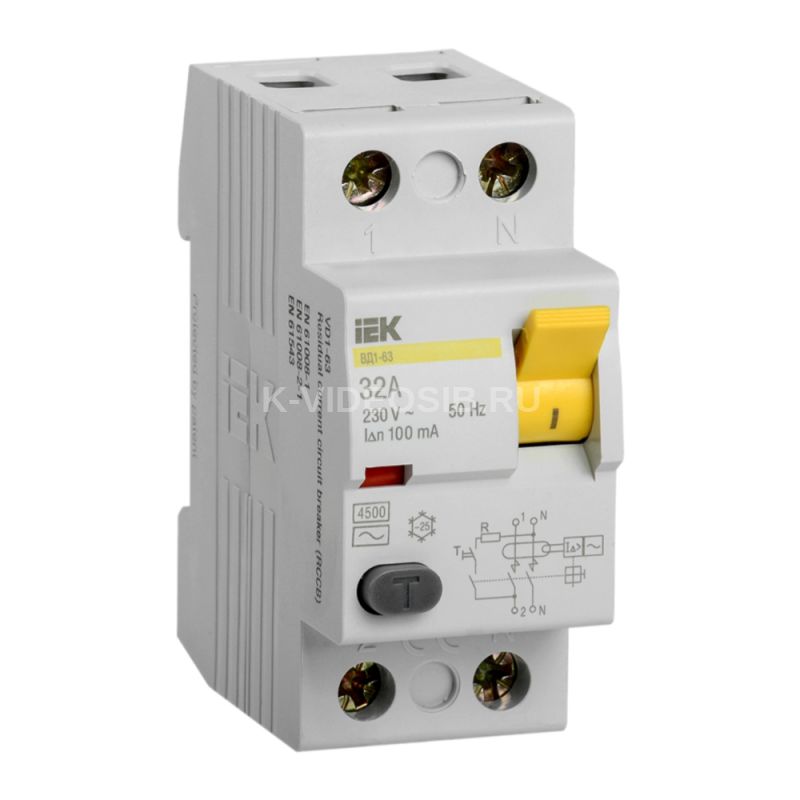

Выключатель дифференциальный (УЗО) ВД1-63 2Р 32А 100мА IEK.

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.

ПРЕИМУЩЕСТВА

• Электромеханическая схема без электронных компонентов.
• Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур от -25°С до +50°С.
• Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением.
• Условный ток короткого замыкания 4,5кА.

Особенности конструкции

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

Электромеханическая схема без электронных компонентов. Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.

Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги.

Технические характеристики IEK MDV10-2-032-100

Номинальный ток, А    32 Количество полюсов    2 Условный номин диф ток КЗ, кА    4,5 Номин ток утечки, А    0.10 Тип тока утечки    Переменный (AC) Селективная защита    Нет откл способность при коротком замыкании-Icw, кА    3 Тип монтажа    На DIN-рейку Номин раб напряжение, В    230 Номин ток, А    32 Частота    50 Гц Степень защиты - IP    IP20 Монтажная глубина - ниши, мм    74.0 Условный номин ток короткого замыкания Iq, кА    4,5 Импульсная прочность, кА    0,25 Макс сечение входящего кабеля, мм²    50 Ширина по количеству модульных расстояний    2 Возможна дополнит комплектация    Нет Номин импульсное выдерживаемое напряжение, кВ    6 Кратковременная задержка срабатывания    Нет Документация
