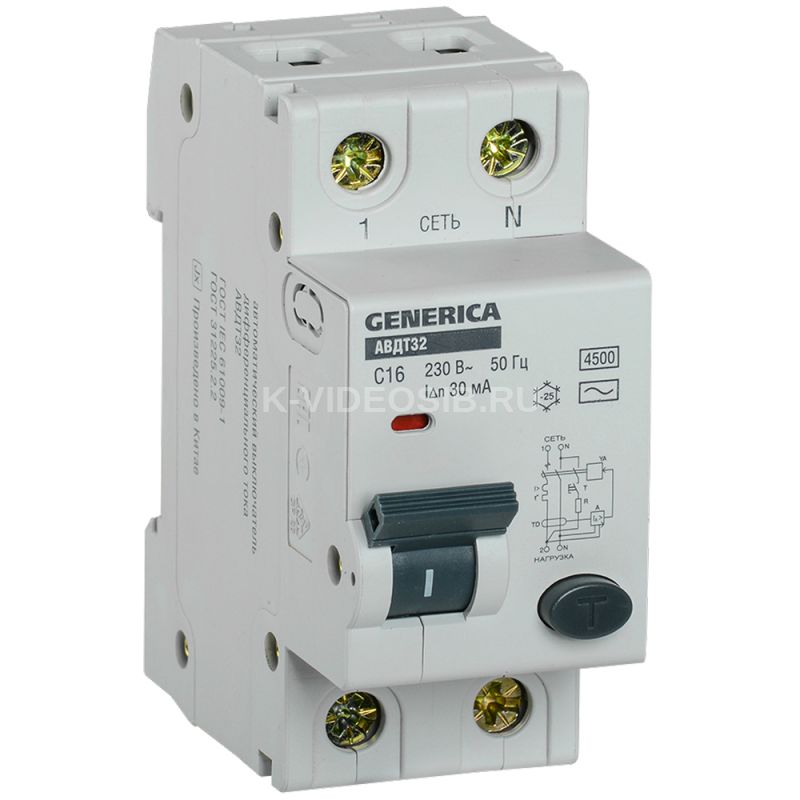

Описание IEK MAD25-5-016-C-30

Автоматический выключатель дифференциального тока АВДТ 32 C16 GENERICA MAD25-5-016-C-30 предназначен для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Преимущества

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
• Помехоустойчивая схема.
• Быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А).
• Быстрый монтаж/демонтаж без использования инструментов (АВДТ32 для токов 50 и 63 A).
• Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.

Особенности конструкции

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Технические характеристики IEK MAD25-5-016-C-30

Номин ток, А    16 Количество полюсов    2 Номин ток утечки, А    0,03 Тип тока утечки    Переменный (AC) Отключающая способность, кА    4.5 Характеристика срабатывания - кривая тока    C Номин раб напряжение, В    230 Тип напряжения    Переменный (AC) Количество защищенных полюсов    1 Макс сечение входящего кабеля, мм²    25 Общ количество полюсов    2 Тип монтажа    на DIN-рейку Отключающая способность по IEC 60947-2, кА    4,5 Ширина по количеству модульных расстояний    2 Наличие электронного расцепителя    Нет Наличие дифференциального расцепителя    Нет Степень защиты - IP    IP20 Номин импульсное выдерживаемое напряжение, кВ    4 Тип расцепителя    Тепловой, электромагнитный Тип подключения    Винтовое соединение Отключение нейтрали    Да Частота    50 Гц Наличие теплового расцепителя    Да Монтажная глубина - ниши, мм    75 Класс токоограничения    3 Наличие электромагнитного расцепителя    Да
