Описание IEK IVS10-1-30000

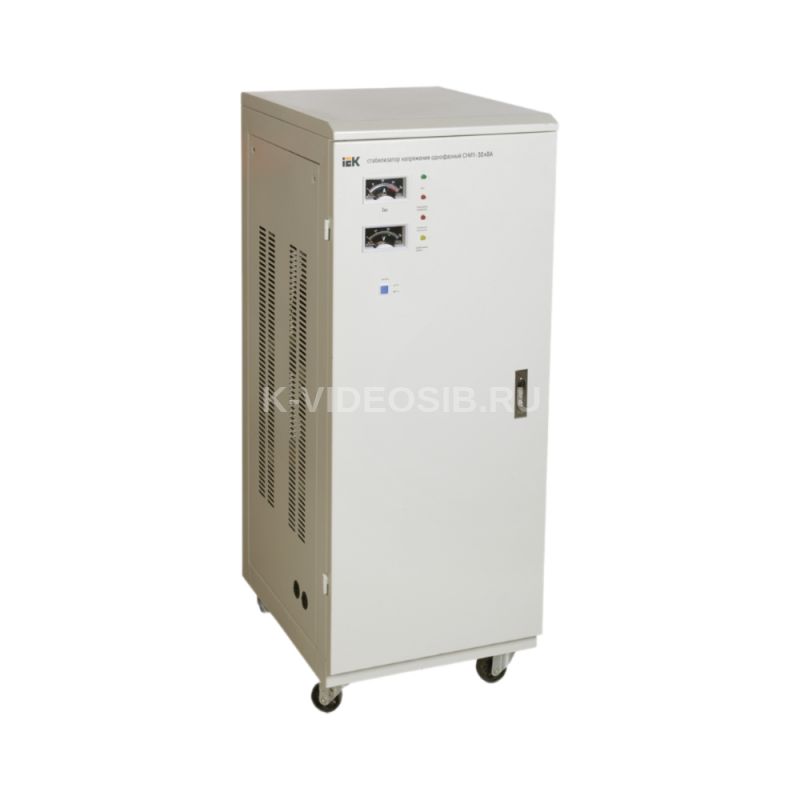

Стабилизатор напряжения СНИ1-30 кВА однофазный ИЭК

Стабилизаторы напряжения электромеханического типа торговой марки IEK предназначены для поддержания стабильного однофазного/трехфазного напряжения питания нагрузок бытового и промышленного назначения 220 B/3x220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.

Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищно-коммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования и др.

Соответствуют стандартам ГОСТ Р 52161.1, ГОСТ Р 30805.14.1, ГОСТ Р 51317.3.2, ГОСТ Р 51318.14.1, ГОСТ Р 51318.14.2.

Стабилизаторы напряжения электромеханического типа серии СНИ представлены в ассортименте самым широким диапазоном мощностей (от 0,5 до 150 кВА), при этом по типу питающей сети модельный ряд представлен как однофазными стабилизаторами (серия СНИ1), так и трехфазными (серия СНИ3). Электромеханические стабилизаторы напряжения СНИ имеют самые высокие показатели энергоэффективности, повышенную точность стабилизации и хорошую устойчивость к перегрузкам. Перечисленные преимущества в первую очередь по достоинству оценили коммерческие потребители.

ПРЕИМУЩЕСТВА

• Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения - 220 В +/-3%.
• Широкий диапазон рабочего входного напряжения:
• - для СНИ1 - 160-250 В;
• - для СНИ3 - 160-250 В фазное, 280-430 В линейное.
• Высокий КПД - более 90%.
• Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
• Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
• Современное схемотехническое решение.
• Использование высококачественных защитных и коммутационных аппаратов торговой марки IEK - автоматических выключателей серии ВА47-29, ВА47-100 и контакторов КМИ.
• Удобство монтажа, обслуживания и транспортировки стабилизаторов за счет применения встроенных в корпус эргономичных ручек у малых габаритов стабилизаторов и колес для перемещения у больших габаритов.
• Наличие в стандартной комплектации запасных частей - предохранителей и токосъемных щеток автотрансформатора.

Особенности конструкции

Наличие задержки включения для защиты аппаратуры от бросков напряжения (холодильников, кондиционеров и т.п.).

Использование высококачественных защитных и коммутационных аппаратов торговой марки IEK - автоматических выключателей серии ВА47-29, ВА47-100 и контакторов КМИ.

Отображение всех режимов работы: срабатывание защиты, уровней входных и выходных фазных напряжений. Позволяет оптимально подобрать нагрузку на стабилизатор.

Отображение уровней входного и выходного напряжений каждой из фаз.

Наличие в стандартной комплектации запасных частей - предохранителей и щеток автотрансформатора.

Удобство монтажа и обслуживания стабилизатора.

Улучшенная конструкция щеткодержателя для исключения перегрева контактного узла.

В стабилизаторах напряжения СНИ3 реализована функция защиты от потери фазы, которая при возникновении данной аварийной ситуации отключает стабилизатор. Данная защита особенно важна при питании электродвигателей (холодильники, кондиционеры и др.), которые при потере фазы выходят из строя.

Двухполюсные автоматические выключатели торговой марки IEK, установленные в однофазных стабилизаторах напряжения СНИ1, защищают фазный и нулевой проводники, что позволяет повысить уровень электробезопасности и надежности стабилизатора.

Технические характеристики IEK IVS10-1-30000

Первичное напряжение, В    175 Номинальная мощность, ВА    30000 Макс вход перемен ток AC 50 Гц, А    125 Модель или исполнение    Напольное устройство Выход. напряжение, В    220 Тип стабилизации    Электромеханический Количество фаз    Однофазный Байпас (режим "обход")    Нет Ширина, мм    430 Степень защиты - IP    IP20 Время срабатывания, мс    5000±2 Номин. выход. фазное напряжение , В    - Подходит для монтажа на поверхность    Нет Номин. выход. линейное напряжение, В    - Диапазон раб вход напряжения, В    160...250 Климатическое исполнение    УХЛ4 Рабочее вход. линейное напряжение, В    - Напряж срабатыв защ от пониж выход напряж Uмин, В    184±4 Высота, мм    1080 Вес, кг    148 Предельно допуст. вход. фазное напряжение , В    - Температурная защита    Да Рабочее вход. фазное напряжение , В    - Предельно допуст. вход. линейное напряжение, В    - Подходит для монтажа на стену    Нет Глубина, мм    530 Напряж срабатыв защ от повыш выход напряж Uмакс, В    246±4 Точность стабилизации + или -, процентов    3
