Описание IEK ITT88-2-D025-0600

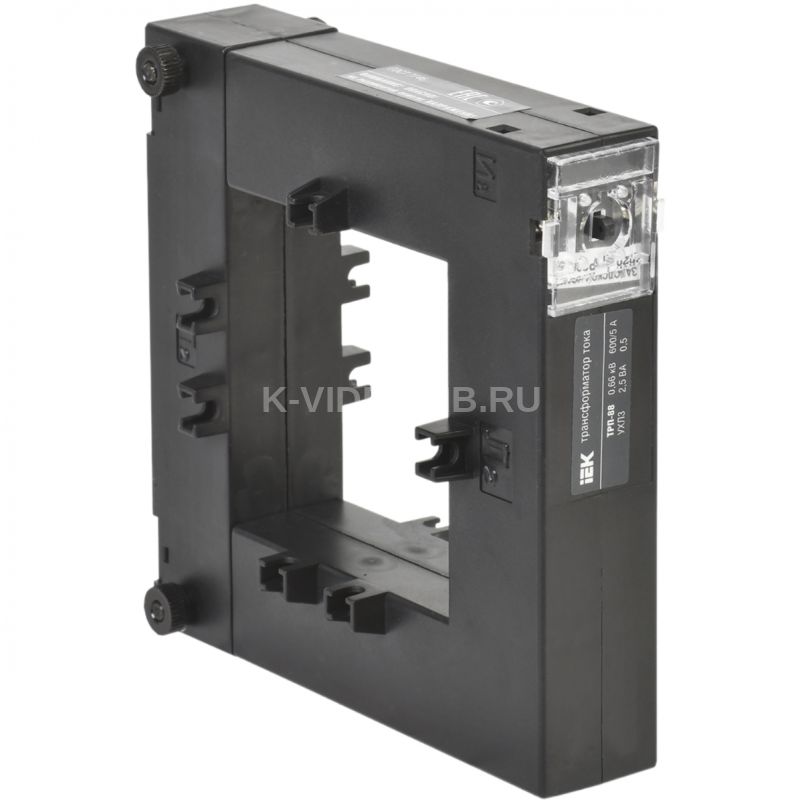

Трансформатор тока ТРП-88 600/5 2,5ВА кл. точн. 0,5

Трансформаторы тока разъемные ТРП предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, для применения в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. На основании положительных результатов испытаний на трансформаторы тока ТРП выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТРП внесены в государственный реестр средств измерений под номером 54961-13.

ПРЕИМУЩЕСТВА

• Межповерочный интервал - 8 лет.
• Корпус ТРП выполнен из самозатухающего пластика.
• В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки.
• Трансформаторы ТРП комплектуются винтами и гайками для крепления проводников.

Особенности конструкции

Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.

Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.

Корпус и сердечник трансформаторов тока разъемные и соединяются при помощи крепежных винтов.

Стороны трансформаторов тока, соответствующие входу и выходу первичной обмотки, обозначаются Л1 и Л2, выводы вторичной обмотки обозначаются И1 и И2.

Технические характеристики IEK ITT88-2-D025-0600

Первичный номин ток, А    600 Вторичный номин ток, А    5 Класс точности    0,5 Вторичное подключение    Винтовое соединение С медной шиной    Нет Ширина проёма, мм    80 Высота проема, мм    80 Номин напряжение, В    660 Модель или исполнение    Преобразователь тока с первичной обмоткой Наибольшее раб напряжение, кВ    0,72 С защитой от прикосновения    Да Номин частота, Гц    50 Номин вторичная полная мощность, ВА    2,5 Установка на защёлках    Нет Калиброванный    Да Класс точности    0,5
