Описание IEK ITP10-3-05-0100

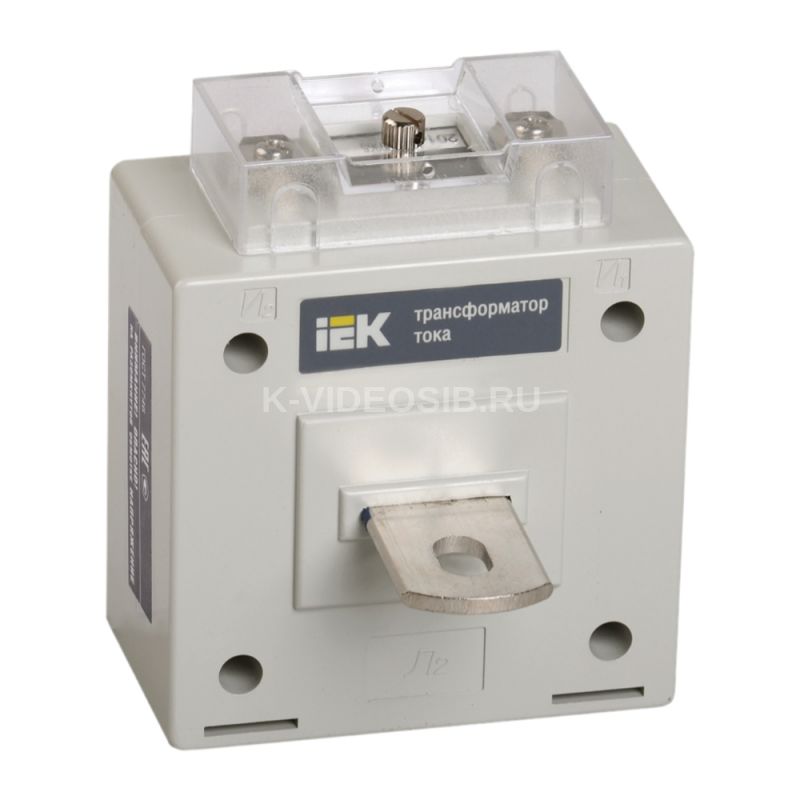

Трансформатор тока ТОП-0,66 100/5А 5ВА класс 0,5S ИЭК

Трансформаторы тока опорные в пластиковом корпусе ТОП-0,66 предназначены: - для применения в схемах учета электроэнергии при расчетах с потребителями; - для применения в схемах коммерческого учета электроэнергии; - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.

Соответствуют требованиям ГОСТ 7746.

На основании положительных результатов испытаний на трансформаторы тока ТОП-0,66 выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТОП-0,66 внесены в государственный реестр средств измерений под номером 58386-14.3.

ПРЕИМУЩЕСТВА

• Медная луженая шина у трансформаторов ТОП-0,66 дает возможность подключать как медные, так и алюминиевые проводники.
• Корпус всех трансформаторов ТОП-0,66 и ТШП-0,66 выполнен из самозатухающего пластика.
• В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки, крепежные элементы для установки на монтажную панель и фиксации шины, цветные наклейки для индикации фаз.
• Малый вес и компактные габариты позволяют существенно сэкономить место в шкафу.
• Межповерочный интервал составляет 8 лет.

Технические характеристики IEK ITP10-3-05-0100

Первичный номин ток, А    100 Вторичный номин ток, А    5 Класс точности    0,5S Вторичное подключение    Винтовое соединение С медной шиной    Да Номин напряжение, В    660 Модель или исполнение    Преобразователь тока с первичной обмоткой Рабочее положение    Любое Температура эксплуатации, °C    -45…+50 Климатическое исполнение    УХЛ3 Номин коэф безоп втор обмотки, Кбном    ≥ 5 С защитой от прикосновения    Да Степень защиты - IP    IP20 Наибольшее раб напряжение, кВ    0,72 Установка на защёлках    Нет Номин вторичная полная мощность, ВА    5 Калиброванный    Да Класс точности    0,5S Номин частота, Гц    50/60
