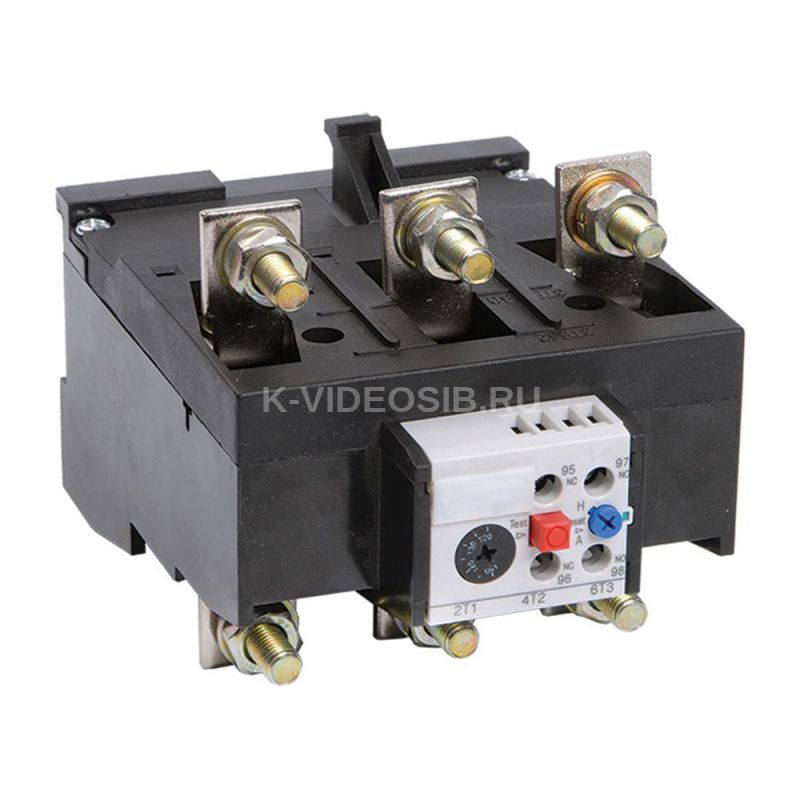

Описание IEK DRT50-0120-0150

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Технические характеристики IEK DRT50-0120-0150

Регулируемый диапазон тока, А    120...150 Макс момент затяжки зажимов главн цепи, Нм    15 Гибкий кабель 1 или 2 провода-доп конт, мм²    1-4 Тип монтажа    Непосредственный монтаж / одиночное расположение Гибкий кабель с наконечником 2 пров-доп конт, мм²    1-2,5 Доп конт - Момент затяжки, Нм    1.5 Номин импульсное напряжение, кВ    8 Рабочая частота, Гц    0-400 Тип подключения силовой электрич цепи    Винтовое соединение Глубина, мм    146.0 Температура эксплуатации, °C    от -25 до +55 Кол-во вспомогат норм разомкнутых-НО конт    1 Кол-во вспомогат переключающих контактов    0 Высота, мм    100.0 Вес, кг    ≤ 0,9 Климатическое исполнение    IEK_V0000066 Количество полюсов    3 Ток предохранителя aM, А    160 Класс защиты    Класс 10 Номин раб напряжение, В    230; 400; 660 Номин напряжение изоляции Ui, В    1000 Ток предохранителя qG, А    224.0 Ширина, мм    104.0 Кол-во вспомогат норм замкнутых-НЗ конт    1 Гибкий кабель с наконечником 1 пров-доп конт, мм²    1-4
