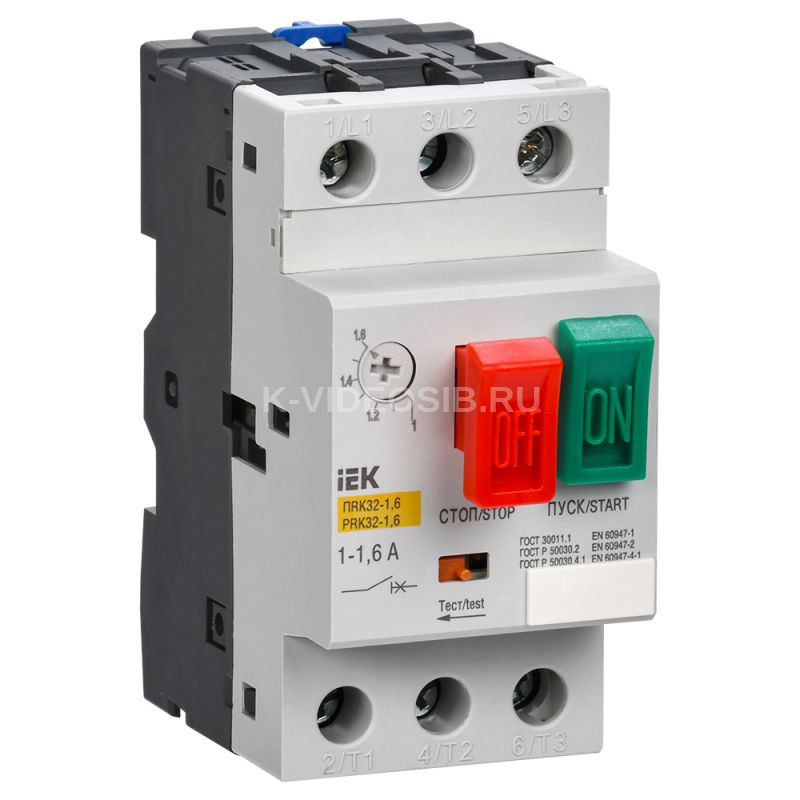

Описание IEK DMS11-C63

Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя.

Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.

Категория применения АС-3.

По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759.

Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365.

Преимущества

• Высокая точность срабатывания.
• Удобная регулировка.
• Широкий ассортимент.

Особенности конструкции

Все части автоматического выключателя защищены от прямого прикосновения.

Возможна совместная установка двух ДК32 или ДК32 и ДК/АК32.

Защитная оболочка с поворотно-нажимной кнопкой "СТОП" и прозрачным защитным протектором под кнопку "ПУСК", обеспечивающая степень защиты IP54 по ГОСТ 14254.

Дополнительные и аварийные контакты в одном корпусе ДК/АК32.

Силовые клеммы и клеммы цепи управления имеют одинаковые размеры винта, что позволяет использовать одну отвертку.

Возможность увеличения количества вспомогательных контактов.

Экономия места и времени при монтаже выключателя серии ПРК32. Удобство и легкость регулирования диапазона уставки срабатывания теплового расцепителя. Кнопкой тест можно проверить ПРК32 без подключения в электроцепь. Большой диапазон температуры, способствующей использование выключателей.

Устройство блокировки включения ручного пускателя серии ПРК32 с помощью навесного замка.

Технические характеристики IEK DMS11-C63

Номин ток, А    0.6 Диапазон уставки тока расцепления, А    0,4...0,63 Количество полюсов    3 Тип расцепителя    Термомагнитный Номин предельный отключаемый ток к з Iсu 230 В, кА    100 Конструкция прибора    Встраиваемое устройство для встраиваемой техники Тип монтажа    На DIN рейку Коммутационное перенапряжение, В    ≤ 8000 Номин продолжительный ток Iu, А    1 Номин рабочий отключаемый ток к з Iсs 660 В, кА    100.00 Номин раб напряжение, В    230/400/600 Номин частота, Гц    50 Номин мощность управ ЭД в применения АС-3 400В, кВт    0.21 Чувствительность к обрыву фазы    Да Тип подключения    Винтовое соединение Уставка электромагнитного расцепителя, А    8.0 Номин мощность управ ЭД в применения АС-3 660В, кВт    0.37 С встроенным расцепителем пониж-го напряж    Нет Номин мощность управ ЭД в применения АС-3 230В, кВт    0.12 Вес, кг    ≤ 0,26 Ремонтопригодность    Нет Применение в окружающей среде    В Номин предельный отключаемый ток к з Iсu 660 В, кА    100 Номин предельный отключаемый ток к з Iсu 400 В, кА    100 Степень защиты - IP    IP20 Ширина, мм    44.5 Номин откл способность Icu при 400 В AC, кА    100 Глубина, мм    81.0 Электр или Мех износостойкость, циклов В на О    10000 Класс расцепления - защиты    10 Номин импульсное выдерживаемое напряжение, кВ    8 С интегрированным вспомогат перекл    Нет Температура эксплуатации, °C    -25...40 Тип подключения силовой электрич цепи    Винтовое соединение С термозащитой    Да Номин напряжение изоляции Ui, В    660 Номин рабочий отключаемый ток к з Iсs 400 В, кА    100.0 Диап регул без заде сраб расцеп короткого замык, А    - Высота, мм    90.0 Климатическое исполнение    УХЛ3.1
