Описание IEK BSW10-ANC-2-K06

Переключатель

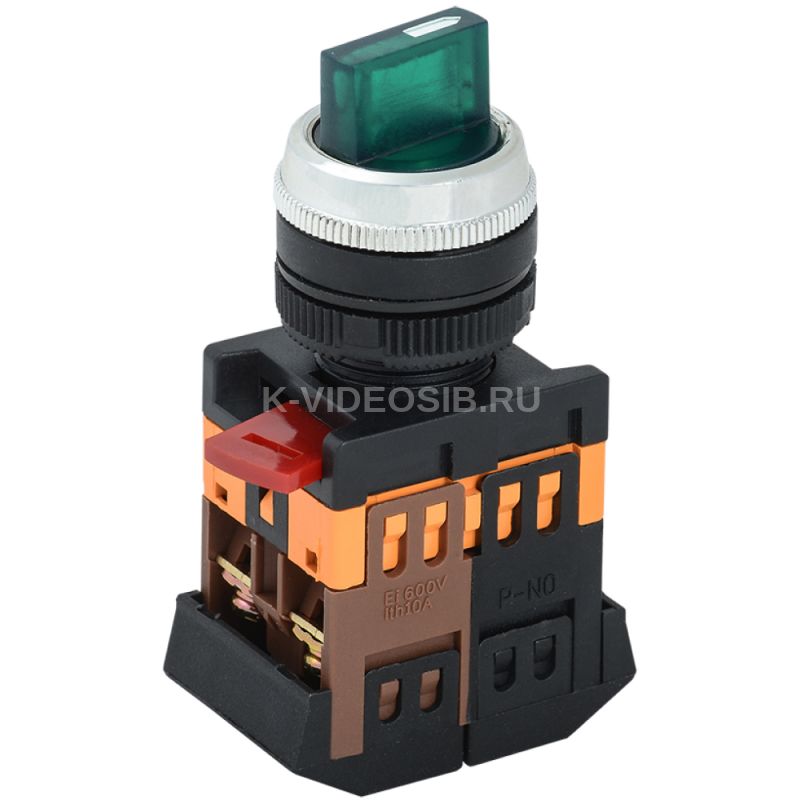

IEK BSW10-ANC-2-K06 предназначен для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Особенности конструкции

Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12 В, 24 В, 36 В, 110 В, 220 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.

Индикаторы на 12 В, 24 В, 36 В, 110 В функционируют как на постоянном токе, так и на переменном.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Надежная и удобная система крепежа изделия к монтажной панели.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.

Технические характеристики IEK BSW10-ANC-2-K06

Обозначение положений    IEK_V0000156 Количество полюсов    1 Номин тепловой ток Ith, А    10 Тип элемента управления    Короткая поворотная ручка (узкий хват) Кол-во вспомогат норм разомкнутых-НО конт    1 Кол-во вспомогат норм замкнутых-НЗ конт    1 С нейтральной позицией - ОТКЛ    Да Тип изделия/компонента    Пакетный переключатель Номин раб напряжение AC контактов, В    110; 230; 400; 660 Диаметр отверстия, мм    22.0 Цвет    EV000235 Подходит для напольного монтажа    Нет Глубина, мм    86.0 Температура эксплуатации, °C    -10...40 Подходит для промежуточного монтажа    Да Тип подключения силовой электрич цепи    Винтовое соединение Конструкция прибора    Встраиваемое устройство Номинальная способность к присоединению, мм²    2х2,5 Высота, мм    48.0 Электр износостойкость, млн циклов    0,3 Степень защиты - IP передняя сторона    IP40 Номин рабочий ток Ie при AC-15 230 В, А    7,5 Кол-во позиций переключения    2 Тип выключателя    Переключатель ВКЛ/ОТКЛ Номин напряжение изоляции Ui, В    660 Тип ручки - доп устройства    IEK_V0000170 В сборе в корпусе    Нет Функции переключателя    Многоступенчатый переключатель С возвратом в нейтральное положение    Нет Подходит для установки в распредел платы    Да Номин напряжение постоян тока - DC, В    440 Номин рабочий ток Ie при АС-15 400 В, А    4,5 Номин продолжительный ток Iu, А    7.5 Степень защиты - IP сторона контактов    EV006404 Класс защиты от поражения электрическим током    EV000583 Фиксация положения переключателя    Да Ширина, мм    30.0 Подходит для монтажа на передней стенке    Нет Макс допустимое раб напряжение Ue AC, В    660 Номин раб напряжение DC контактов, В    24; 48; 110; 220; 440
