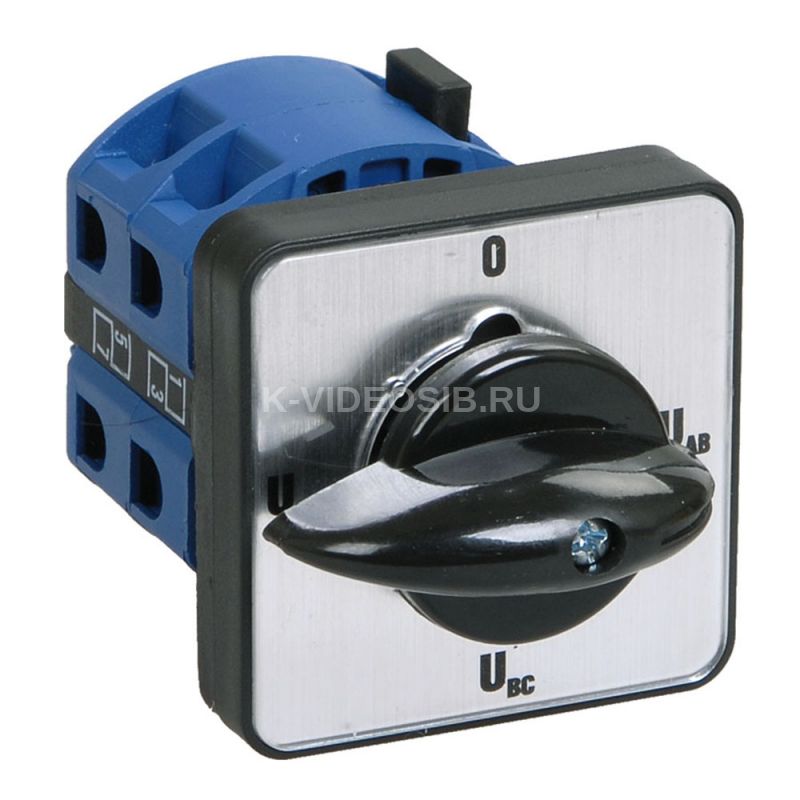

Описание IEK BCS23-063-1

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В. По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03. Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.

ПРЕИМУЩЕСТВА

• Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
• Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
• Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
• - минимальное электрическое сопротивление замкнутого контакта;
• - высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
• - обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
• - достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
• - большой ресурс работы (количество переключений до отказа).

Технические характеристики IEK BCS23-063-1

Функции переключателя:    Переключатель ВКЛ/ОТКЛ Количество полюсов:    3 Макс допустимое раб напряжение Ue AC:    400 В Кол-во позиций переключения:    2 Конструкция прибора:    Встраиваемое устройство Тип элемента управления:    Короткая поворотная ручка (узкий хват) Размер передней панели:    64х64 мм Степень защиты - IP передняя сторона:    IP20 Тип подключения силовой электрич цепи:    Винтовое соединение Обозначение положений:    ОТКЛ-ВКЛ Номин напряжение изоляции Ui:    660 В Номин импульсное выдерживаемое напряжение:    4 кВ Номин тепловой ток Ith:    63 А Номин напряжение:    230/400 В Номин рабочий ток Ie приС-21С-22 230 В:    63 А Номин рабочий ток Ie приС-21С-22 400 В:    63 А Номин рабочий ток Ie приС-23 230 В:    57 А Номин рабочий ток Ie приС-23 400 В:    57 А Номин рабочий ток Ie приС-2 230 В:    57 А Номин рабочий ток Ie приС-2 400 В:    57 А Номин рабочий ток Ie приС-3 230 В:    36 А Номин рабочий ток Ie приС-3 400 В:    36 А Номин рабочий ток Ie приС-4 230 В:    15 А Номин рабочий ток Ie приС-4 400 В:    15 А Номин мощность при AC-23 230 В:    15/10 кВт Номин мощность при AC-23 400 В:    30/18,5 кВт Номин мощность при AC-2 230 В:    18,5 кВт Номин мощность при AC-2 400 В:    30 кВт Номин мощность при AC-4 230 В:    5,5/2,4 кВт Номин мощность при AC-4 400 В:    7,5/4 кВт Номин мощность при AC-3 230 В:    11/6 кВт Номин мощность при AC-3 400 В:    18,5/11 кВт Номин условный ток короткого замыкания Icn:    3000 А Ток предохранителя qG:    80 А Сечение многожильного гибкого провода2:    16 мм Электр износостойкость:    0,03 млн циклов Мех износостойкость:    0,1 млн циклов Степень защиты - IP сторона контактов:    IP00 Группа механического исполнения по ГОСТ 17516_1:    M1 Конструктивное исполнение:    С установкой блокировки Температура эксплуатации:    от -25 до +40 °C Класс защиты от поражения электрическим током:    II
