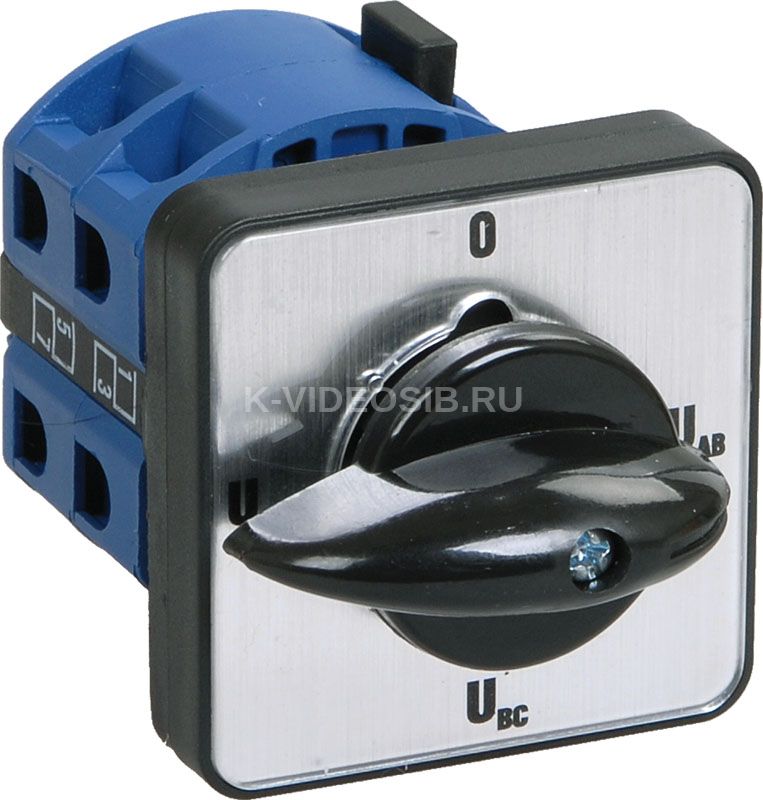

Описание IEK BCS13-025-2

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.

ПРЕИМУЩЕСТВА

• Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
• Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
• Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
• - минимальное электрическое сопротивление замкнутого контакта;
• - высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
• - обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
• - достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
• - большой ресурс работы (количество переключений до отказа).

Технические характеристики IEK BCS13-025-2

Обозначение положений    IEK_V0000157 Количество полюсов    3 Номин тепловой ток Ith, А    25 Конструктивное исполнение    IEK_V0000165 Тип элемента управления    Поворотная позиционная ручка (с фиксацией) Кол-во вспомогат норм разомкнутых-НО конт    0 Кол-во вспомогат норм замкнутых-НЗ конт    0 С нейтральной позицией - ОТКЛ    Да Размер передней панели    56х56 мм Ток предохранителя qG, А    40 Номин рабочий ток Ie при АС-2 400 В, А    22 Номинальная способность к присоединению, мм²    4 Номин напряжение изоляции Ui, В    660 Номин рабочий ток Ie при АС-21 АС-22 230 В, А    25 Подходит для установки в распредел платы    Нет Номин мощность при AC-4 400 В, кВт    3/2,2 Номин рабочий ток Ie при АС-4 400 В, А    6,5 Мех износостойкость, млн циклов    0,1 Подходит для напольного монтажа    Нет Степень защиты - IP сторона контактов    EV006404 Номин рабочий ток Ie при АС-23 230 В, А    22 Номин мощность при AC-3 230 В, кВт    4/3 Номин мощность при AC-3 400 В, кВт    7,5/3,7 Электр износостойкость, млн циклов    0,03 Номин мощность при AC-23 230 В, кВт    5,5/3 Номин мощность при AC-4 230 В, кВт    1,5/1,1 Класс защиты от поражения электрическим током    EV000583 Номин рабочий ток Ie при АС-3 400 В, А    15 Кол-во позиций переключения    3 С возвратом в нейтральное положение    Нет Номин рабочий ток Ie при АС-3 230 В, А    15 Номин рабочий ток Ie при АС-21 АС-22 400 В, А    25 Номин рабочий ток Ie при АС-15 400 В, А    5 Номин рабочий ток Ie при АС-4 230 В, А    6,5 Номин напряжение, В    230/400 Номин рабочий ток Ie при AC-15 230 В, А    8 Подходит для промежуточного монтажа    Да Конструкция прибора    Встраиваемое устройство Номин раб напряжение AC контактов, В    230; 400 Температура эксплуатации, °C    -25...40 Подходит для монтажа на передней стенке    Да Тип подключения силовой электрич цепи    Винтовое соединение Цвет    EV000206 Модульное исполнение    Нет Номин мощность при AC-23 400 В, кВт    11/5,5 Номин рабочий ток Ie при АС-23 400 В, А    22 С блоком управления    Нет Номин мощность при AC-2 230 В, кВт    5,5 Фиксация положения переключателя    Да Номин мощность при AC-2 400 В, кВт    11 Функции переключателя    Многоступенчатый переключатель Номин импульсное выдерживаемое напряжение, кВ    4 Степень защиты - IP передняя сторона    IP20 В сборе в корпусе    Нет Тип выключателя    Многоступенчатый переключатель Тип изделия/компонента    Кулачковый переключатель Номин продолжительный ток Iu, А    25.0
