Описание Hyperline UUTP4R-C6A-S23-IN-LSLTX-GY-305

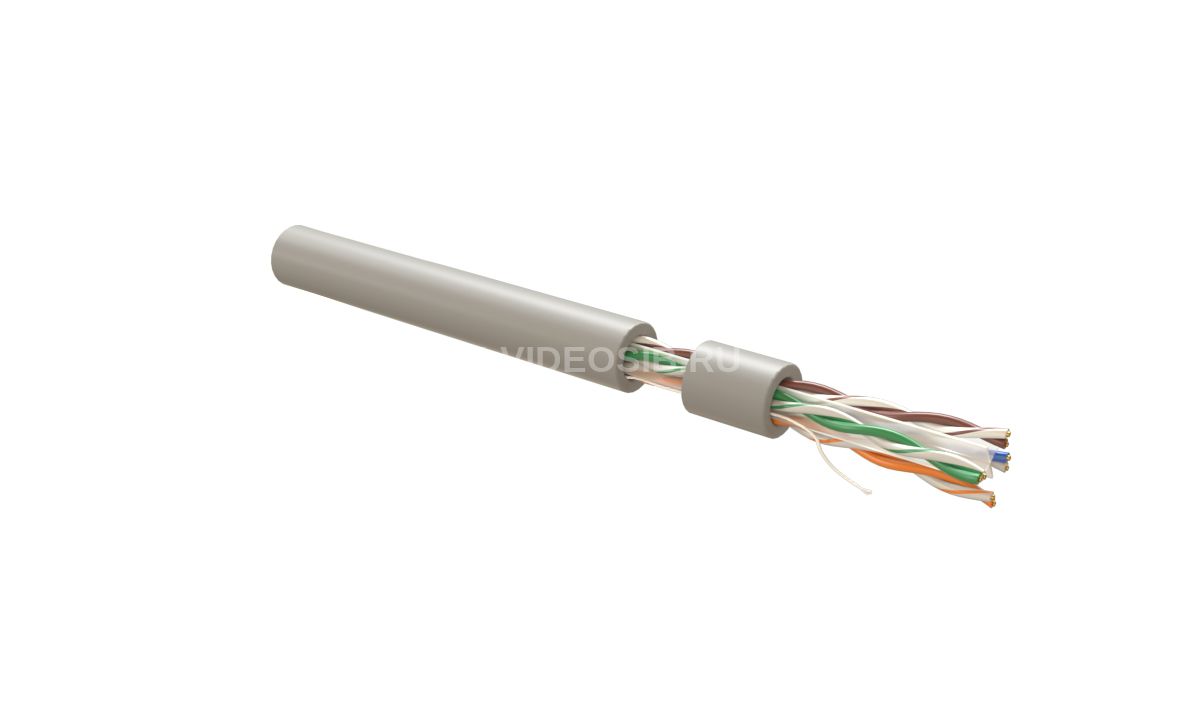

Кабель Hyperline UUTP4R-C6A-S23-IN-LSLTX-GY-305 (305 м) — неэкранированный кабель витая пара категории 6A, предназначенный для внутреннего использования. Кабель серого цвета, выполнен с четырьмя парами однопроволочных жил толщиной 23 AWG, каждая жила с номинальным диаметром 0,58 мм.

Конструкция кабеля — U/UTP с крестообразным разделителем, что обеспечивает минимизацию перекрестных помех между парами и улучшает качество передачи данных. Внешняя оболочка выполнена из пониженного пожарного риска поливинилхлоридного пластиката LSLTx толщиной 1,4 мм. В конструкции присутствует рипкорд для защиты жил при монтаже.

Изоляция проводников выполнена из полиэтилена высокой плотности (HDPE) толщиной 0,24 мм, с диаметром изоляции 1,06 мм. Общий внешний диаметр кабеля — 7,6 мм. Масса одного километра кабеля составляет 75,28 кг.

Эксплуатационные характеристики включают рабочий температурный диапазон от -20 °C до +60 °C, температурный диапазон монтажа от -10 °C до +60 °C, и диапазон хранения в тех же пределах. Допустимое растягивающее усилие при монтаже — 110 Н, минимальный радиус изгиба — 76 мм.

Кабель обладает следующими электрическими характеристиками: волновое сопротивление 100 ±15 Ом при 100 МГц, сопротивление жилы не более 95 Ом/км, омическая асимметрия жил в паре — не более 2 %, минимальное сопротивление изоляции — 5000 МОм·км. Испытательное напряжение — 700 В на 1 минуту, максимальная емкость рабочей пары — 56 пФ/м, емкостная асимметрия на 1 кГц — не более 1,6 пФ/м. Скорость передачи сигнала не менее 72 %.

Максимальный допустимый изгибающий радиус составляет 76 мм, а длина в упаковке — 305 метров. Упаковка выполнена в виде коробки с размерами 410 мм (высота), 210 мм (ширина) и 410 мм (глубина), без брони, с предельным отклонением внешнего диаметра 0,01 мм. Минимальный срок службы кабеля — 25 лет, что подтверждает его надежность и долговечность в эксплуатации.
