Описание Hyperline UUTP1-C5-S24-IN-LSZH-GY-500

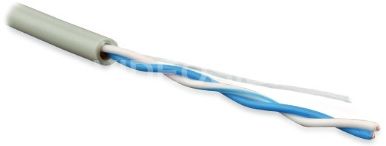

Кабель Hyperline UUTP1-C5-S24-IN-LSZH-GY-500 — неэкранированный кабель типа витая пара категории 5. Конструкция U/UTP предполагает отсутствие общего экрана, что обеспечивает простоту установки и оптимальную гибкость для внутренних помещений. Цвет кабеля — серый, предназначен для использования внутри зданий.

Кабель включает 1 пару однопроволочных жил с калибром 24 AWG, с диаметром 0,51 мм и площадью сечения 0,205 кв. мм. Каждая жила изготовлена из электролитической меди и изолирована полиэтиленом высокой плотности (HDPE). Диаметр провода в изоляции — 0,89 мм, допуск — 0,04 мм.

Оболочка выполнена из материала LSZH — малодымного, безгалогенного компаунда, толщиной 0,62 мм. Внешний диаметр кабеля составляет 2,8 мм, а длина в упаковке — 500 метров. Масса 1 км кабеля — 12 кг.

Кабель рассчитан на эксплуатацию при температурах от -40 °C до +75 °C, монтаж при температуре от -10 °C до +60 °C. Минимальный радиус изгиба — 5 тормозных диаметров при монтаже и 4 при эксплуатации. Допустимое растягивающее усилие — 26 Н.

Электрические характеристики включают диапазон частот от 1 до 100 МГц, волновое сопротивление — 100 ±15 Ом при 100 МГц, сопротивление жилы не более 93,8 Ом/км при 20 °C, максимальную омическую асимметрию в паре — 5%, сопротивление изоляции — не менее 5 ГОм·км, электрическую емкость рабочей пары — не более 56 пФ/м. Максимальная скорость распространения сигнала — 68%.

Кабель поставляется в коробке габаритами: высота — 200 мм, ширина — 280 мм, глубина — 280 мм. Бронирование отсутствует, предназначен для использования внутри зданий без необходимости дополнительной защиты.

Технические характеристики Hyperline UUTP1-C5-S24-IN-LSZH-GY-500
