Описание Hyperline FUTP4-C5E-S24-IN-LSLTX-YL-305

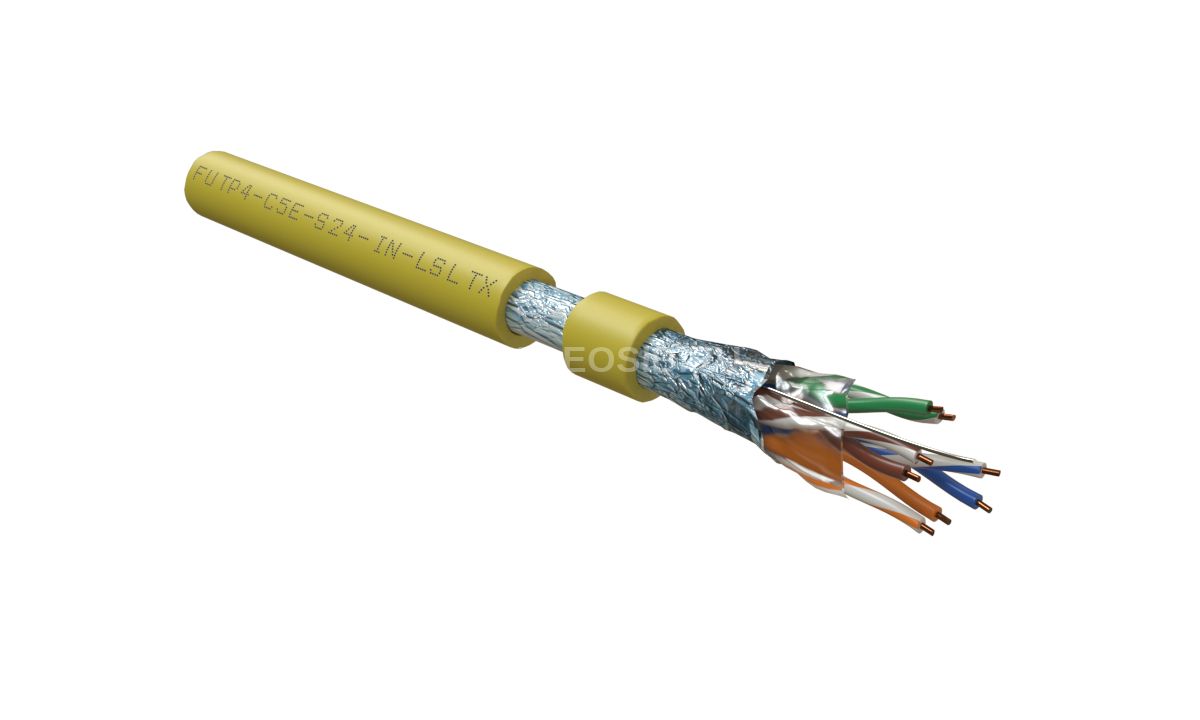

Кабель Hyperline FUTP4-C5E-S24-IN-LSLTX-YL-305 — экранированный витая пара категории 5e, предназначенный для использования внутри помещений. Конструкция кабеля F/UTP предусматривает общий экран из алюминизированной полиэстерной пленки, которая эффективно защищает от электромагнитных помех.

Кабель имеет 4 пары однопроволочных жил с калибром 24 AWG и номинальным диаметром проводника 0,51 мм. Площадь сечения проводника составляет 0,205 кв. мм. Проводники изготовлены из отожжённой электролитической меди (BC) и изолированы полиэтиленом высокой плотности (HDPE) с диаметром изоляции 1,03 мм и допуском ±0,05 мм.

Внешняя оболочка выполнена из материала LSLTx — поливинилхлоридного пластиката пониженной пожарной опасности, толщиной 1,8 мм и жёлтого цвета. Общий диаметр кабеля составляет 8,4 мм с допуском ±0,5 мм. В конструкции предусмотрена спиральная намотка полиэстерной ленты как скрепляющей обмотки, а для дренажного провода применяется однопроволочная лужёная медь диаметром 0,4 мм.

Кабель рассчитан на эксплуатацию при температурах от -20 °C до +60 °C, монтаж возможен при температуре от -10 °C до +60 °C. Минимальный радиус изгиба составляет 10 наружных диаметров при монтаже и 5 при эксплуатации. Допустимое растягивающее усилие в процессе монтажа — 100 Н.

Электрические характеристики включают диапазон частот от 1 до 100 МГц, волновое сопротивление 100 ±15 Ом при 100 МГц, сопротивление жилы не более 95 Ом/км при 20 °C, максимальную омическую асимметрию жил в паре 2%, минимальное сопротивление изоляции 5 ГОм·км и испытательное напряжение 1 кВ в течение 1 минуты. Максимальная электрическая емкость рабочей пары составляет 56 пФ/м, скорость распространения сигнала — не менее 68%, а асимметрия задержки сигнала не превышает 45 нс на 100 метров.

Масса кабеля — 89 кг на километр, длина в упаковке — 305 метров. Кабель поставляется в коробке размером 320 мм в высоту, 360 мм в ширину и 360 мм в глубину.

Технические характеристики Hyperline FUTP4-C5E-S24-IN-LSLTX-YL-305
