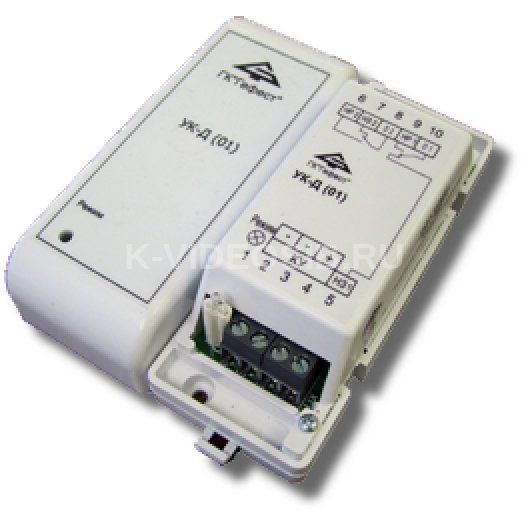

Гефест УК-Д (01)
Описание Гефест УК-Д (01)
Назначение изделия
УК-Д(01) входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи управляющего устройства: центральный блок, устройств контроля линий связи и пуска УКЛСиП(Б) или УКЛСиП(РП). УК-Д(01) применяется для включения / отключения устройств промышленной и пожарной автоматики.
Особенности
Для коммутации нагрузки в УК-Д(01) имеются две группы переключающих контактов.
Число подключаемых в ЛС устройств коммутации и диагностики УК-Д(01) определяется при проектировании, исходя из суммарного тока потребления устройствами, подключенными к ЛС.
Технические характеристики Гефест УК-Д (01)
|
Напряжение питания, B:
|
Параметры релейных выходов:
|
|
- по соединительной линии 20…28 |
- кол-во релейных выходов 2 |
|
Ток потребления, мА:
|
- коммутируемое напряжение, В DC30/AC250 |
|
- в дежурном режиме не более 8 |
- коммутируемый ток, А 3 |
|
- в режиме «НЕИСПРАВНОСТЬ» 8 |
Степень защиты IP20 |
|
- в режиме «ПУСК» 30 |
Диапазон рабочих температур, °С -30…+55 |
|
Габаритные размеры мм 106х42х37 |
