Описание Гефест КМ-А-1515 IP66(Р) со смотровым окном

КМ-А-1515 IP66(Р)  со смотровым окном предназначена для установки коммутационных аппаратов.

Применяется для монтажа на открытом воздухе и внутри помещений, в жилых, общественных и производственных зданиях.

Корпус коробки монтажной распределительной изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016 либо листовой нержавеющей стали AISI 304 толщиной 1,2 мм в зависимости от исполнения.

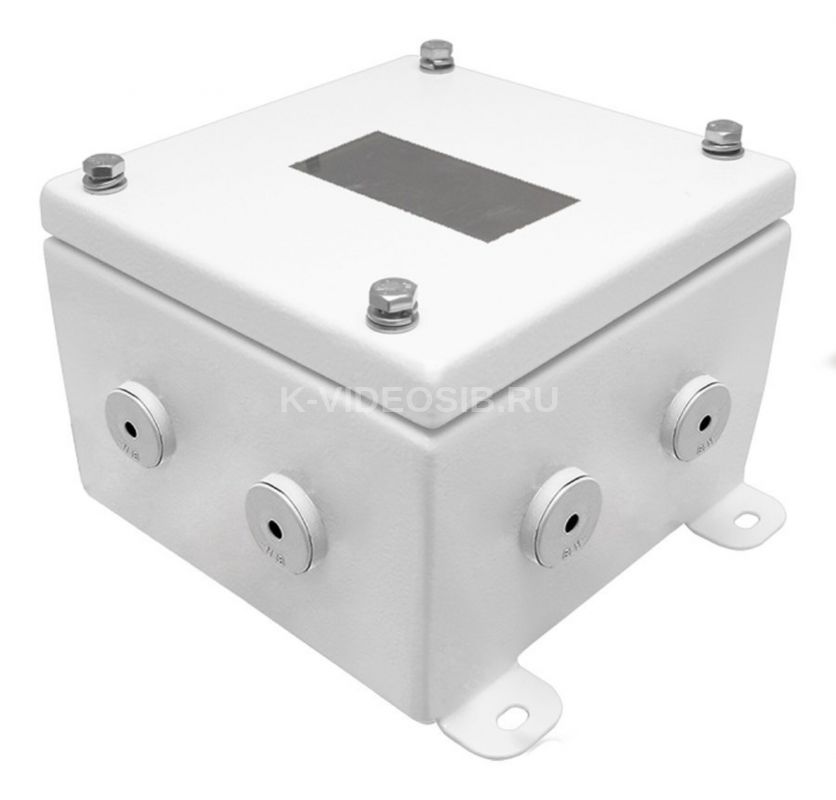

Корпус КМ-А-1515 IP66(Р) увеличен по высоте, имеет квадратную форму. Крышка герметично прилегает к корпусу за счёт винтов и силиконовой уплотнительной прокладки. Коробка оснащена DIN-рейкой на которой размещают коммутационные аппараты и контрольно-измерительные приборы, максимальная длина участка на DIN-рейке для размещения коммутационных аппаратов составляет 95 мм. Для удобства их контроля крышка коробки КМ-А имеет прямоугольное смотровое окно размером 40х80 мм. На крышке и корпусе коробки распределительной располагаются заземляющие зажимы «РЕ». В боковых стенках установлены кабельные вводы из резины, обеспечивающие степень защиты не ниже IP66.

Коробка монтажная распределительная имеет повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия. Все наружные элементы крепления выполнены из нержавеющей стали. Кабельные вводы из резины позволяю быстро и надежно завести кабель внутрь коробки. На крышке КМ-А-1515 IP66(Р) имеется смотровое окно.

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Технические характеристики Гефест КМ-А-1515 IP66(Р) со смотровым окном

• Габаритный размер    150х150х100 мм
• Диапазон диаметров присоединяемого кабеля    М12(4-7), М16(5-9), М20(8-13), М25(11-17)
• Климатическое исполнение по ГОСТ 15150 УХЛ 1, ОМ 1
• Кол-во вводов, до 8
• Масса, не более 150х150х100 мм
• Обозначение КМ-А-1515 IP55
• Степень защиты IP66
• Температура эксплуатации -40ºС до +100ºС
• Условный размер 151
