Описание ELTIS SR-71-01 (черн.)

Считыватель SR-71 является бесконтактным считывающим устройством для электронных ключей стандарта E-Marine. Он преобразует код ключа стандарта E-Marine в код ключа Touch Memnory (TM) DS1990 и предназначен для использования с изделиями ELTIS, в которых предусмотрена возможность подключения считывателя кода ключа ТМ.

В изделии SR-71 установлен постоянно включённый зелёный светодиодный индикатор, который начинает мигать при предъявлении электронного ключа стандарта E-Marine.

Внимание! Совместно с кнопкой выхода может использоваться защитный козырек KR20. Он предохраняет В-71 от атмосферных осадков.

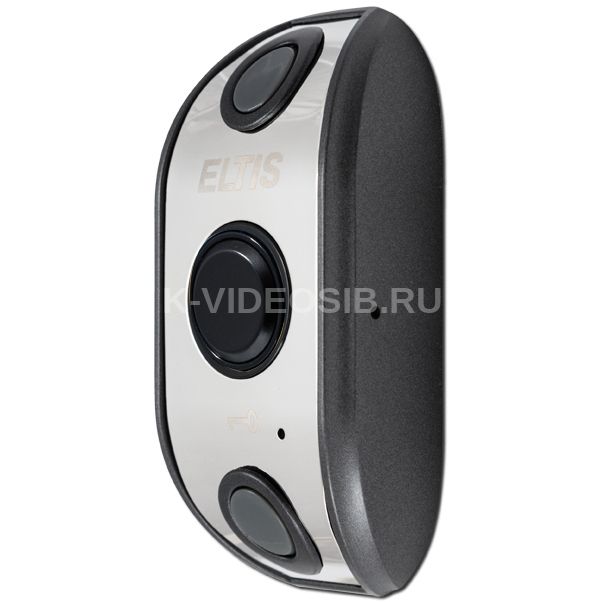

Внешний вид считывателя с козырьком

Внешний вид изделия

Варианты исполнений: SR-71 Материал панели - нержавеющая сталь SR-71-01 Материал панели - алюминий

Пример схемы подключения SR-71 к CRT-71

Разметка под установку изделия

Назначение выводов

Технические характеристики ELTIS SR-71-01 (черн.)

• Модель: SR-71
• Тип: Считыватель
• Стандарт: E-Marine
• Гальваническая развязка корпуса от электр. цепей подключаемого устройства: да
• Напряжение питания, В: +(16…21)
• Ток потребления, мА, не более: 30
• Габаритные размеры мм, не более: 46х92х22
• Масса кг, не более: 0.12
