Описание ELSYS-RTV-01

ELSYS Elsys-RTV-01 предназначен для передачи полного телевизионного сигнала черно-белого или цветного изображения по симметричным линиям связи с волновым сопротивлением от 100 до 140 Ом и протяженностью до 1500м.

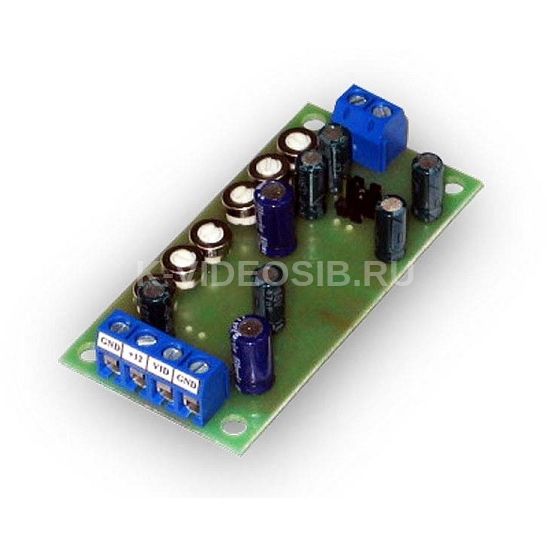

Приемник ELSYS Elsys-RTV-01 выполнен в виде печатной платы с клеммными соединителями и предназначен для установки в герметичные обогреваемые боксы, распределительные блоки на пунктах распределения и сбора видеоинформации.

ELSYS Elsys-RTV-01

обеспечивает согласование сопротивления и балансировку симметричной линии, усиление сигнала, частотную коррекцию сигнала по высоким (ВЧ), средним (СЧ) и низким частотам (НЧ) и согласование с несимметричной выходом.Электропитание передатчика и приемника комплекта осуществляется от стабилизированных источников.

Технические характеристики ELSYS-RTV-01

• Напряжение питания, В 12±15%
• Ток потребления, не более, мА 25
• Максимальная длина линии связи, м. 1500
• Рабочий диапазон температур, °С +5…+45
• Максимальная относительная влажность при температуре 25 °С, % 85
• Габаритные размеры, не более, мм. 71х36х15
• Масса, не более, кг. 0,07
