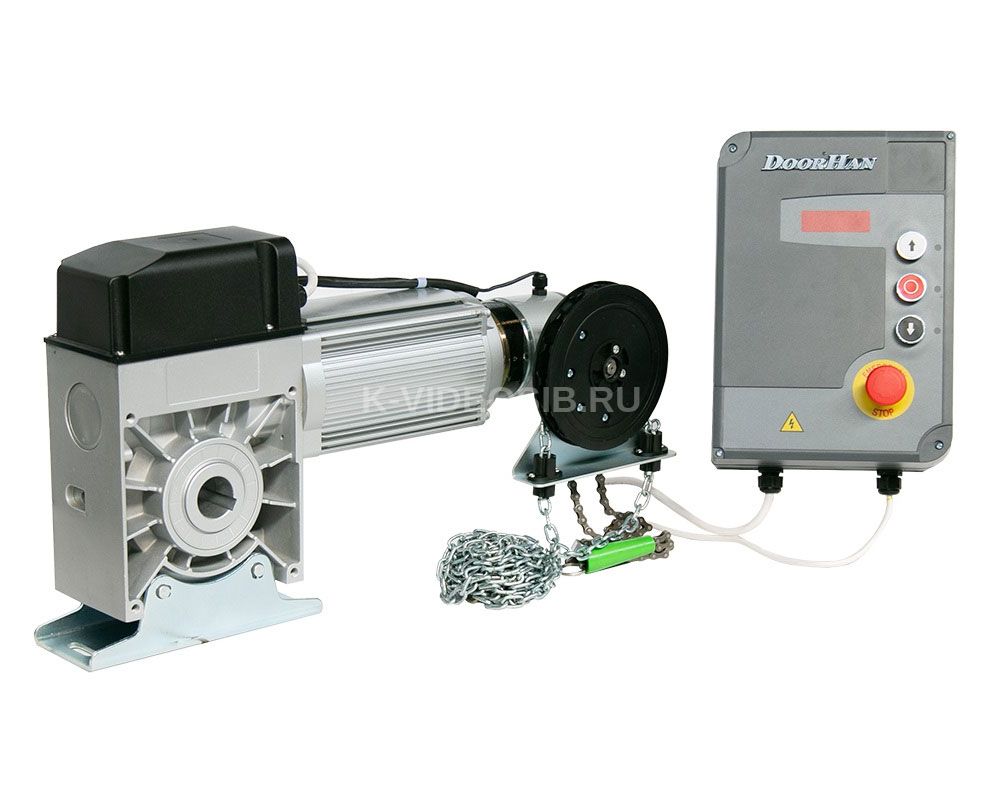

Описание DoorHan Shaft-500KIT

Привод DoorHan Shaft-500KIT предназначен для автоматизации рулонных ворот, установленных в помещениях промышленного, коммерческого, бытового и другого назначения. Приводы просты в управлении и безопасны при эксплуатации: в случае нештатной ситуации нажатие на аварийную кнопку приводит к незамедлительному выключению питания блока управления электродвигателя. Быстрая и точная остановка электродвигателя обеспечивается электромагнитной системой торможения. Для повышения надежности работы в конструкции приводов использованы двойные концевые выключатели.

Электродвигатель Shaft-500 может быть установлен на воротах в помещениях любого назначения (промышленного, коммерческого, бытового и т. д.).

Основные функции:

• Управление воротами с помощью трех кнопок («открытие», «закрытие», «стоп») на блоке управления. Система управления оснащена клеммными зажимами для подключения устройств безопасности.
• Аварийная остановка: при возникновении аварийной ситуации нажатие на аварийную кнопку приводит к незамедлительному выключению питания блока управления электродвигателя.
• Электромагнитная система торможения обеспечивает быструю и точную остановку электродвигателя.
• При отключении электропитания управление воротами осуществляется вручную при помощи ручной цепи.
• Двойные концевые выключатели обеспечивают надежную работу двигателя.

Технические характеристики DoorHan Shaft-500KIT

Напряжение питания 380 В / 50 Гц Скорость вращения мотора 720 об/мин Мощность мотора 1 500 Вт Крутящий момент на выходе вала 500 Н·м Отверстие на выходе вала 40 мм Ширина шпоночного паза 12 мм Скорость вращения на выходе вала 12 об/мин Максимальное число оборотов 18 Рабочая температура -20...+45 °C Время непрерывной работы 10 мин. Размеры 665 × 375 × 210 мм Масса 35 кг Термозащита 120 °C
