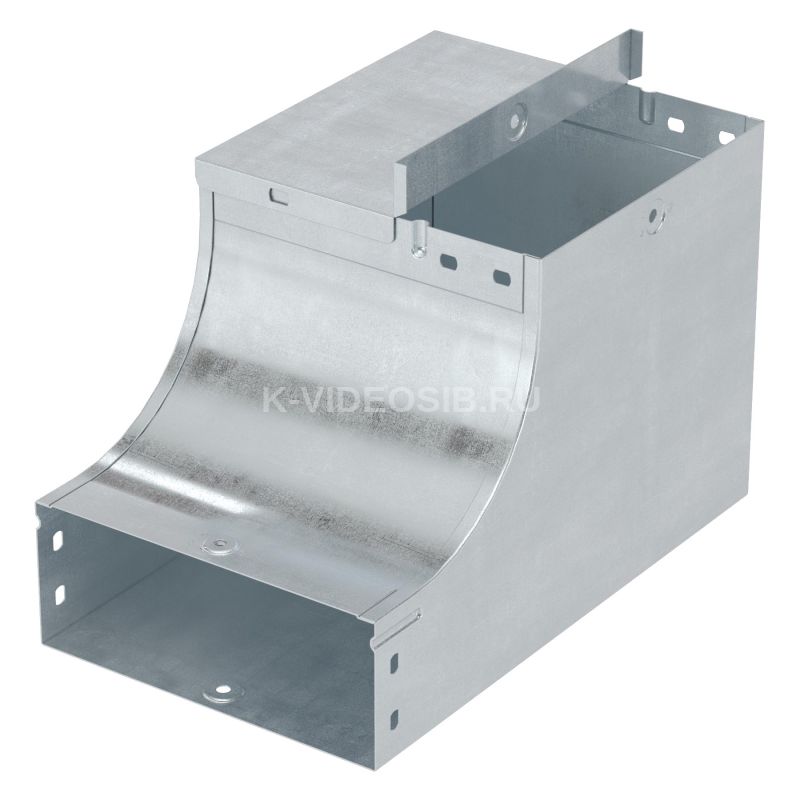

Описание ДКС 37661KZL Угол вертикальный внутренний, переходник CSSD 90 осн.100 H50 в комплекте с крепежными элементами и соединительными пластинами, ZL

Вертикальный внутренний угол-переходник CSSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90° вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 100 мм и высотой 50 мм. Внутренний радиус аксессуара – 130 мм. Толщина стали – 1 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Технические характеристики ДКС 37661KZL Угол вертикальный внутренний, переходник CSSD 90 осн.100 H50 в комплекте с крепежными элементами и соединительными пластинами, ZL

Модель/исполнение    С соединит. разъемом в комплекте Защитное покрытие поверхности    Цинк-ламельное покрытие Толщина материала, мм    1 Отклонение (угол)    90° Перфорированная боковая стенка    Да Вид/ марка материала    Сталь Материал    Сталь Перфорация в основании для монтажа    Да Внутр. радиус, мм    130 Ширина кабельного лотка, мм    100 Высота кабельного лотка, мм    50 Изменение направления    Вертикально восходящий (внутренний) Подходит для обеспеч. целостности цепи (огнестойкость)    Да С крышкой    Нет Исполнение изгиба    Плавный изгиб
