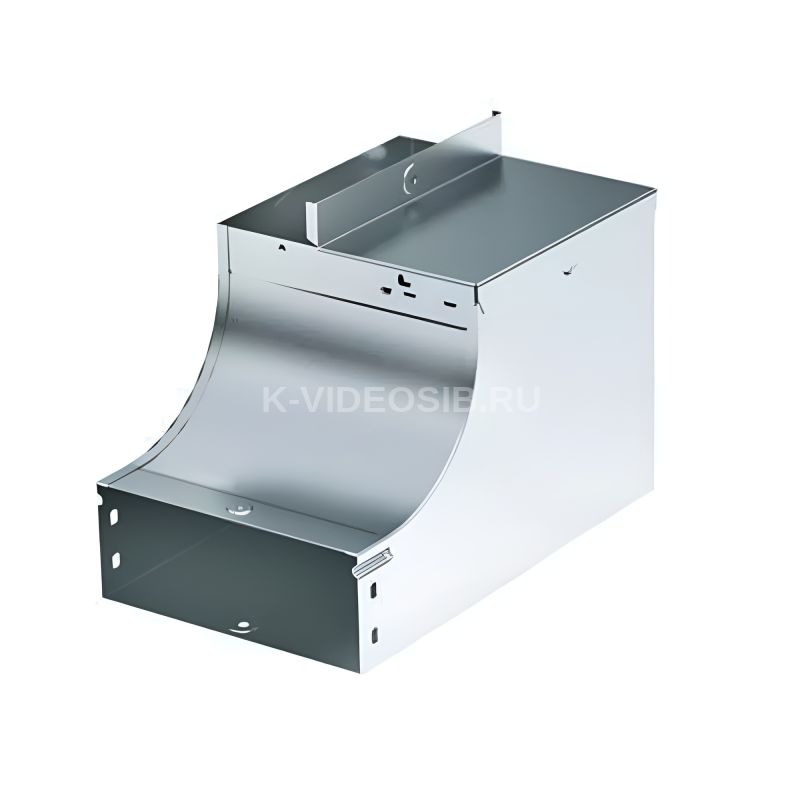

Описание ДКС 37066KZL Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами, ZL

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол применяется с лотками шириной 400 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Технические характеристики ДКС 37066KZL Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами, ZL

Модель/исполнение С соединит. разъемом в комплекте

Защитное покрытие поверхности Цинк-ламельное покрытие

Толщина материала, мм 0.8

Отклонение (угол) 90°

Перфорированная боковая стенка Да

Вид/ марка материала Сталь

Материал Сталь

Перфорация в основании для монтажа Да

Внутр. радиус, мм 100

Ширина кабельного лотка, мм 400

Высота кабельного лотка, мм 80

Изменение направления Вертикально восходящий (внутренний)

Подходит для обеспеч. целостности цепи (огнестойкость) Да

С крышкой Нет

Исполнение изгиба Плавный изгиб
