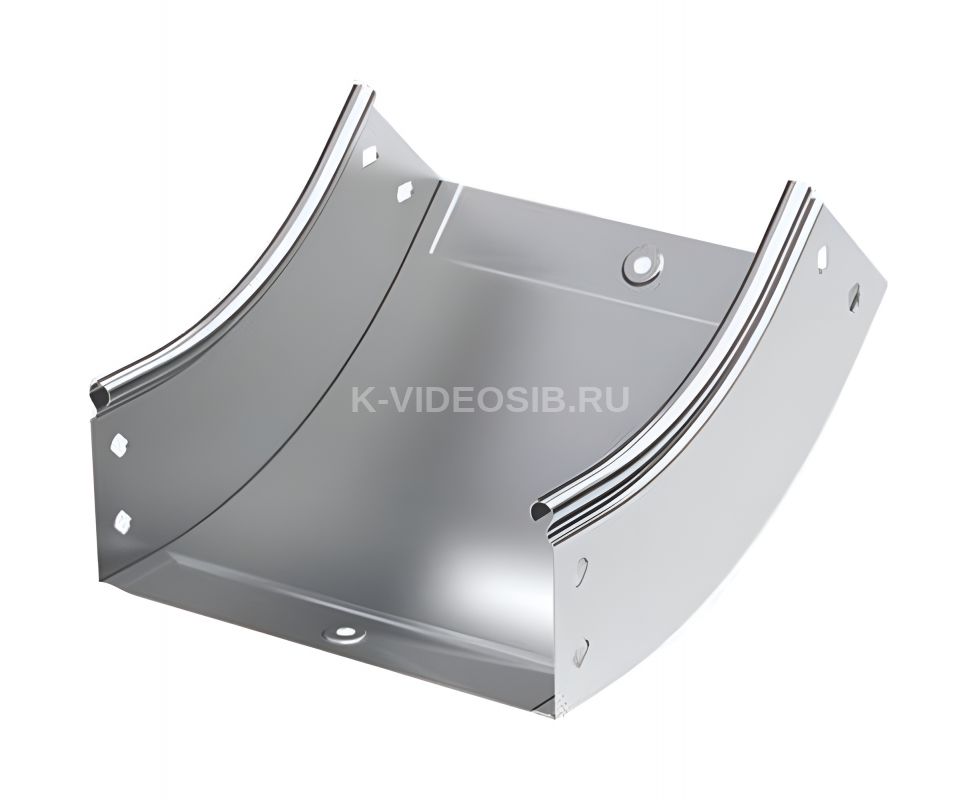

Описание ДКС 36747KZL Угол CS 45 вертикальный внутр. 45° 500/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, цинк- ламельный

Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внутренний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 45о. Он совместим с лотками шириной 500 мм и высотой 80 мм. Внутренний радиус аксессуара – 150 мм. Толщина стали – 0,8 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входит все необходимое для надежного монтажа: необходимые крепежные элементы и соединительные пластины.

Технические характеристики ДКС 36747KZL Угол CS 45 вертикальный внутр. 45° 500/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, цинк- ламельный

Модель/исполнение С соединит. разъемом в комплекте

Защитное покрытие поверхности Цинк-ламельное покрытие

Толщина материала, мм 0.8

Отклонение (угол) 45°

Перфорированная боковая стенка Да

Вид/ марка материала Сталь

Материал Сталь

Перфорация в основании для монтажа Да

Внутр. радиус, мм 150

Ширина кабельного лотка, мм 500

Высота кабельного лотка, мм 80

Изменение направления Вертикально восходящий (внутренний)

Подходит для обеспеч. целостности цепи (огнестойкость) Да

С крышкой Нет

Исполнение изгиба Плавный изгиб
