Описание Datarex DR-220144

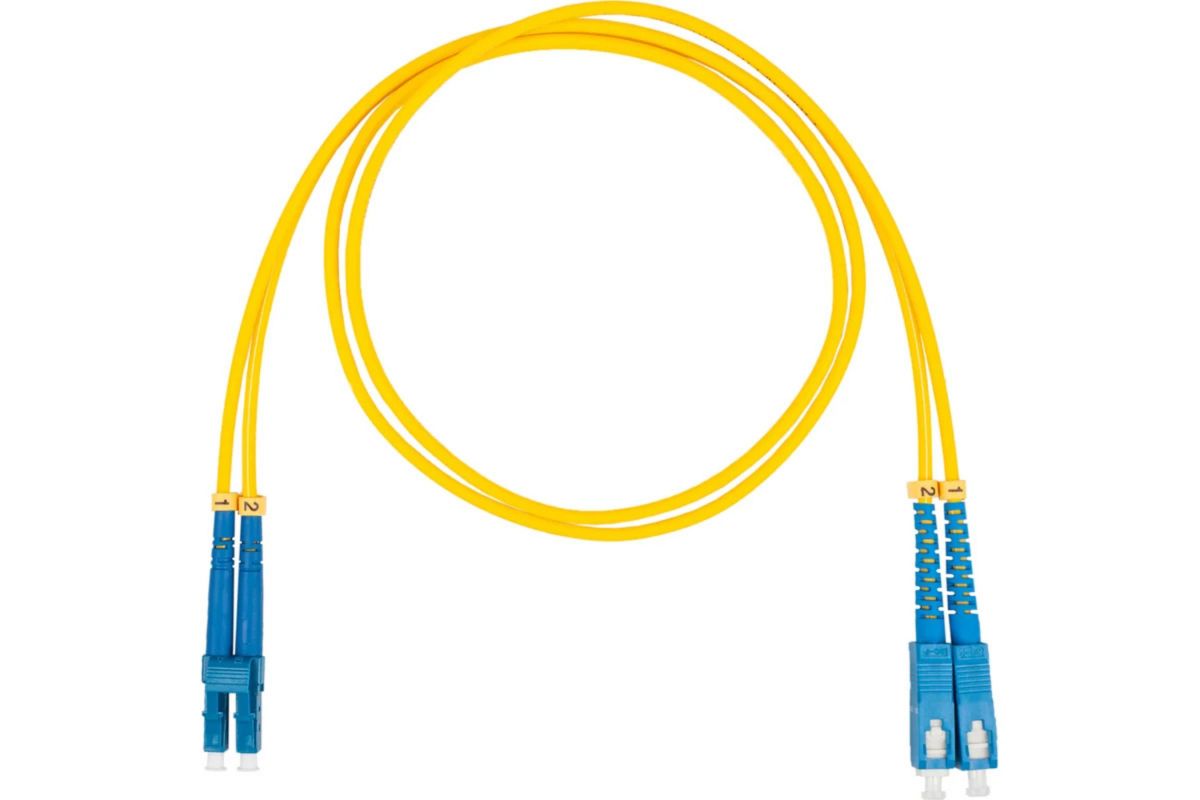

Datarex DR-220144 — это волоконно-оптический коммутационный шнур (патч-корд), предназначенный для высокоскоростной коммутации сетевого оборудования в составе структурированных кабельных систем (СКС). ​​​​​​​​​​​​​​

• Контроль радиуса изгиба. Одномодовое волокно стандарта G.652.D чувствительно к сильным перегибам. Минимальный радиус изгиба при монтаже должен составлять не менее 30-40 мм. Чрезмерный изгиб приведет к резкому росту затухания сигнала или перелому стекловолокна.
• Соблюдение полярности (Duplex). Так как шнур дуплексный (сдвоенный), при подключении необходимо строго следовать схеме: оптический передатчик (Tx) на одном конце должен соединяться с приемником (Rx) на другом. Разъемы LC и SC имеют специальные клипсы и пазы, исключающие ошибочную перевернутую фиксацию в рамках одного адаптера.
• Чистота коннекторов (полировка UPC). Оптические разъемы патч-корда имеют синий цвет (прямая полировка UPC). Перед фиксацией в оптическом кроссе или оборудовании обязательно очищайте торцы коннекторов специальными безворсовыми салфетками или клинерами. Даже микроскопическая пылинка способна заблокировать лазерный луч OS2.
• Правильное натяжение кабеля. При прокладке внутри телекоммуникационного шкафа избегайте натяжения шнура. Оставляйте технологический запас кабеля, аккуратно укладывая его кольцами в горизонтальные или вертикальные кабельные организаторы.
• Запрет на использование жестких стяжек. Фиксировать излишки патч-корда Datarex можно только с помощью мягких текстильных стяжек. Использование стандартных пластиковых стяжек запрещено, так как они легко пережимают оболочку нг(А)-HF и деформируют оптическое волокно.
• Температурный режим. Оболочка LSZH (нг(А)-HF) при сильном морозе становится хрупкой. Если патч-корд принесли с улицы в холодное время года, перед монтажом и распределением по лоткам дайте ему прогреться при комнатной температуре не менее 2 часов.

Технические характеристики Datarex DR-220144

• Тип   патч-корд оптический
• Кол-во разъемов   4 шт
• Тип разъема   SC - LC
• Длина кабеля   3 м
• Цвет   желтый
• Исполнение   двойной
• Материал оболочки   LSZH-компаунд
• Тип коммутационного шнура   дуплекс (сдвоенный)
• Упаковка   полиэтиленовый пакет
• Полировка   UPC
• Материал проводника   оптоволокно
• Температура хранения   от -40 до 85 °С
• Температура эксплуатации   от -40 до 75 °С
• Тип оптического волокна   SM 9/125
• Класс волокна   OS2
• Max температура эксплуатации   75 °С
