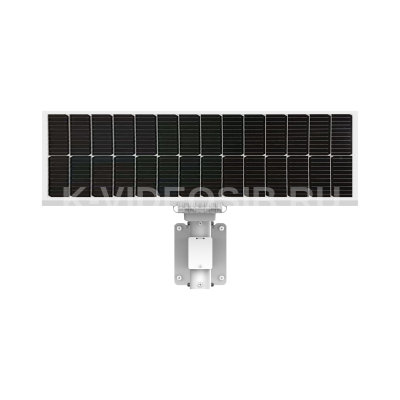

Описание Dahua PFE221-LS1220CP-M60

Интегрированная система автономного электропитания с солнечной панелью и аккумулятором. ​​​​​​​ Ключевые моменты Интегрированная конструкция упрощает установку камеры, солнечной панели и литиевой батареи.

Нагрев начинается при температуре батареи 0 °C и прекращается при 5 °C, что обеспечивает нормальную работу при низких температурах.

Поддерживает обслуживание и ремонт с предоставлением информации о батарее, обеспечивая мгновенный доступ к ее состоянию и статистике.

Световой индикатор показывает состояние устройства в режиме.

Интегрированная система автономного электропитания с солнечной панелью и аккумулятором. Солнечная панель: монокремний, 60 Вт, КПД ≥17%; аккумулятор: литиевый, 11.1В, 20Ач/222Вт·ч; выходное напряжение: 11.1В DC (9-12.6В); выходной ток: до 5А; метод зарядки: PWM; время автономной работы: 74ч при нагрузке 3Вт; количество циклов зарядки-разрядки: ≥500 (ёмкость ≥80%); встроенный подогрев аккумулятора (вкл. при 0°C, выкл. при +5°C).

Защита: IP66, от перезаряда, переразряда, перегрева, КЗ, сверхтока; блокировка зарядки при t<0°C, разрядки при t<–20°C; рабочие температуры: зарядка -20°...+50°C, разрядка -20°...+55°C; порты: 2×водонепроницаемых выхода питания (Φ5.5×Φ2.1×10мм), 1×RS-485; крепление: на опору Φ80–140мм; регулируемый угол наклона: 20°/35°/50°; материал: алюминиевый сплав (рама панели), PC (отсек АКБ), Q235 (кронштейн); габариты: 790×442.8×445.5мм; вес: 8.6кг; поддержка мониторинга состояния аккумулятора.

Технические характеристики Dahua PFE221-LS1220CP-M60

Система Выходное напряжение    11,1 В постоянного тока (9–12,6 В постоянного тока) Выходной ток    Макс. 5 А Стандартное время ожидания или время автономной работы при температуре 20 °C (68 °F)    Время ожидания (ч) = 222 (Вт·ч)/Общая потребляемая мощность (Вт) Например, если общая потребляемая мощность составляет 3 Вт, то время ожидания составит 74 часа. Потребляемая мощность на холостом ходу    Режим ожидания: <35 мА Режим пониженного энергопотребления: 0,3 мА Способ Зарядки    ШИМ Панель Солнечных Батарей Тип    Монокристаллический кремний Макс. Мощность    60 Вт Эффективность    ≥17% Рабочее напряжение    16,24 В постоянного тока Рабочий ток    3.69 A Батарея Тип    Тройной литий Номинальное Напряжение    11,1 В постоянного тока Номинальная Вместимость    20 Ач/222 Вт·ч (+20 °C (+68 °F), 0,2 °C) Характеристики Низкотемпературного разряда    ≥70 % номинальной мощности (–20 °C (–4 °F), 0,2 °C) Характеристики разряда при нормальной температуре    ≥99 % номинальной мощности (+20 °C (+68 °F), 0,2 °C) Характеристики Высокотемпературного Разряда    ≥90 % номинальной мощности (+55 °C (+131 °F), 0,2 °C) Верхний предел зарядного напряжения    12,6 В постоянного тока ± 0,1 В постоянного тока Стандартный Ток заряда    Макс. 10 А Максимальный зарядный ток    Макс. 10 А Срок службы при циклическом заряде и разряде    500 раз (емкость ≥80 % от первоначальной емкости) Защита Напряжение защиты от перегрузки    9 В постоянного тока ± 0,1 В постоянного тока Подавление зарядки при низкой температуре    0 °C (+32 °F) Подавление низкотемпературной разрядки    –20 °C (–4 °F) Защита    IP66 Прочее    Защита от перегрузки по току, перегрева, перезарядки и короткого замыкания. Порты Выходной Порт питания    2 водонепроницаемых порта. Φ5,5 мм × Φ2,1 мм × 10 мм (Φ0,22" × Φ0,08" × 0,39") RS-485    1 водонепроницаемый порт с клеммным разъемом. Световой индикатор Световой индикатор    1 × индикатор солнечной панели 1 × индикатор заряда батареи 1 × индикатор нагрузки Структура Материал основного корпуса    Рама фотоэлектрической панели: алюминиевый сплав Отсек для аккумулятора: поликарбонат Кронштейн: Q235 Установка    Вертикальное крепление на стойке Стойка: Φ80 мм–Φ140 мм (Φ3,15"–Φ5,51") Регулируемый Угол Наклона    20°; 35°; 50° Размеры изделия    790,0 мм × 442,8 мм × 445,5 мм (31,10" × 17,43" × 17,54") (Д×Ш×В) Цвет внешнего Вида    Белый Размеры упаковки    880 мм × 230 мм × 500 мм (34,65" × 9,06" × 19,69") (Д × Ш × В) Способ Упаковки    1 в одной упаковке Масса нетто    8,6 кг (18,96 фунта) Масса брутто    11,1 кг (24,47 фунта) Окружающая среда Рабочая Высота    ≤3000 м (9842,52 фута) Применимая Область    Для нормальной работы устройство должно находиться под прямыми солнечными лучами не менее 3,5 часов при стандартной интенсивности освещения. Рабочая Температура    Зарядка: от –20 °C до +50 °C (от –4 °F до +122 °F); самонагрев начинается при температуре аккумулятора 0 °C (+32 °F) и прекращается при +5 °C (+41 °F) Разрядка: от –20 °C до +55 °C (от –4 °F до +131 °F) Рабочая Влажность    10%–95% Температура хранения    От –35 °C до +60 °C (от –31 °F до +140 °F); срок хранения — менее 3 месяцев. От –10 °C до +25 °C (от +14 °F до +77 °F); срок хранения — менее 6 месяцев. Влажность при хранении    65% ± 20% (относительная влажность) Уровень защиты от коррозии    Базовая защита *Продукты предназначены для общего использования и могут применяться даже в тех областях, где нет особых требований к антикоррозионной защите. Сертификация Сертификаты    CE EMC: EN IEC 61000-6-3:2021 EN IEC 61000-6-1:2019 EN IEC 61000-6-2:2019 EN IEC 61000-6-4:2019
