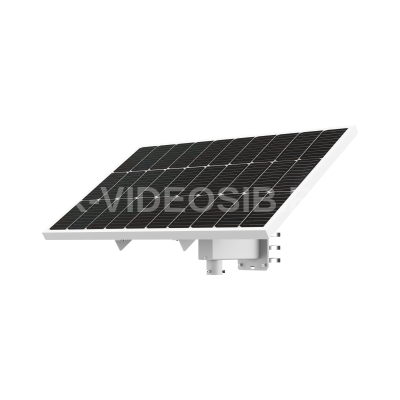

Описание Dahua PFE221-LP1240CP-M100

Интегрированная система автономного электропитания с солнечной панелью и аккумулятором. Солнечная панель: монокремний, 100 Вт, КПД ≥17%; аккумулятор: литиевый, 12.8В, 40Ач/512Вт·ч; выходное напряжение: 11.1В DC (9-12.6В); выходной ток: до 5А; метод зарядки: PWM; время автономной работы: 74ч при нагрузке 3Вт; количество циклов зарядки-разрядки: ≥2000 (ёмкость ≥80%); встроенный подогрев аккумулятора (вкл. при 0°C, выкл. при +5°C); защита: IP66, от перезаряда, переразряда, перегрева, КЗ, сверхтока; блокировка зарядки при t<0°C, разрядки при t<–20°C; рабочие температуры: зарядка -20°...+50°C, разрядка -20°...+55°C; порты: 2×водонепроницаемых выхода питания (Φ5.5×Φ2.1×10мм), 1×RS-485; крепление: на опору Φ80–140мм; регулируемый угол наклона: 20°/35°/50°; материал: алюминиевый сплав (рама панели), PC (отсек АКБ), Q235 (кронштейн). Габариты: 930×607.8×473.4мм; вес: 16.8кг; поддержка мониторинга состояния аккумулятора.

Такое решение обычно ставят для удалённых камер видеонаблюдения, где нет стабильного питания: на периметрах, стройплощадках, в полях, на временных объектах. Система сама заряжает аккумулятор от солнца и поддерживает работу камеры даже ночью или в пасмурные дни, а защита от низких температур делает её пригодной для уличного применения в холодном климате.

Технические характеристики Dahua PFE221-LP1240CP-M100

Система Выходное напряжение    12,8 В постоянного тока (11,2–14,6 В постоянного тока) Выходной ток    Макс. 5 А Стандартное время ожидания или срок службы батареи при температуре 20 °C (68 °F)    Время ожидания (ч) = 512 (Вт·ч)/Общая потребляемая мощность (Вт) Например, если общая потребляемая мощность составляет 5 Вт, то время ожидания составит 102 часа. Потребляемая мощность на холостом ходу    Режим ожидания: <35 мА Режим пониженного энергопотребления: 0,3 мА Способ Зарядки    ШИМ Панель Солнечных Батарей Тип    Монокристаллический кремний Макс. Мощность    100 Вт КПД — не менее 17 %. Рабочее напряжение — 18,40 В постоянного тока. Рабочий ток — 5,64 А. Аккумулятор Тип — литий‑железо‑фосфатный (LiFePO₄). Номинальное напряжение — 12,8 В постоянного тока. Номинальная ёмкость — 40 А·ч / 512 Вт·ч (при +20 °C, ток 0,2 C). Производительность при разряде в разных температурных режимах При низкой температуре — не менее 65 % номинальной ёмкости (при −20 °C, ток 0,2 C). При нормальной температуре — не менее 99 % номинальной ёмкости (при +20 °C, ток 0,2 C). При высокой температуре — не менее 90 % номинальной ёмкости (при +55 °C, ток 0,2 C). Максимальное напряжение заряда — 14,6 В постоянного тока ± 0,1 В. Ток заряда Стандартный ток заряда — макс. 10 А. Максимальный ток заряда — макс. 10 А. Ресурс циклов заряд‑разряд — 2000 циклов (ёмкость сохраняется на уровне не менее 80 % от исходной). Защита Напряжение защиты от переразряда — 11,2 В постоянного тока ± 0,1 В. Блокировка заряда при низкой температуре — при 0 °C. Блокировка разряда при низкой температуре — при −20 °C. Степень защиты — IP66. Прочие виды защиты — от перегрузки по току, перегрева, перезаряда и короткого замыкания. Порты Выходные порты питания — 2 водонепроницаемых порта, разъём Φ5,5 мм × Φ2,1 мм × 10 мм. RS‑485 — 1 водонепроницаемый порт клеммного типа. Индикаторы 1 индикатор солнечной панели; 1 индикатор аккумулятора; 1 индикатор нагрузки. Материал основного корпуса    Рама фотоэлектрической панели: алюминиевый сплав Отсек для аккумулятора: поликарбонат Кронштейн: Q235 Установка    Вертикальное крепление на стойке Стойка: Φ80 мм–Φ140 мм (Φ3,15"–Φ5,51") Регулируемый Угол Наклона    20°; 35°; 50° Размеры изделия    930,0 мм × 607,8 мм × 473,4 мм (36,61" × 23,93" × 18,64") (Д × Ш × В) Цвет внешнего Вида    Белый Размеры упаковки    1047 мм × 282 мм × 688 мм (41,22" × 11,10" × 27,09") (Д × Ш × В) Способ Упаковки    1 в одной упаковке Масса нетто    16,8 кг (37,04 фунта) Масса брутто    18,2 кг (40,12 фунта) Окружающая среда Рабочая Высота    ≤3000 м (9842,52 фута) Применимая Область    Для нормальной работы устройство должно находиться под прямыми солнечными лучами не менее 3,5 часов при стандартной интенсивности освещения. Рабочая Температура    Зарядка: от –20 °C до +50 °C (от –4 °F до +122 °F); самонагрев начинается при температуре аккумулятора 0 °C (+32 °F) и прекращается при +5 °C (+41 °F) Разрядка: от –20 °C до +55 °C (от –4 °F до +131 °F) Рабочая Влажность    10%–95% Температура хранения    От –35 °C до +60 °C (от –31 °F до +140 °F); срок хранения — менее 3 месяцев. От –10 °C до +25 °C (от +14 °F до +77 °F); срок хранения — менее 6 месяцев. Влажность при хранении    65% ± 20% (относительная влажность) Уровень защиты от коррозии    Базовая защита *Продукты предназначены для общего использования и могут применяться даже в тех областях, где нет особых требований к антикоррозионной защите. Сертификация Сертификаты    CE EMC: EN IEC 61000-6-3:2021 EN IEC 61000-6-1:2019 EN IEC 61000-6-2:2019 EN IEC 61000-6-4:2019
