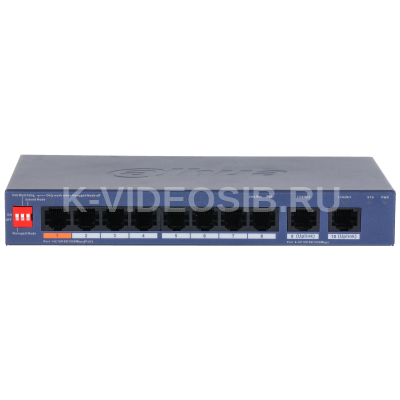

Описание Dahua DH-CS4010-8GT-60

10‑портовый настольный гигабитный коммутатор с облачным управлением и 8 портами PoE. Основные характеристики:

Порты: 8 × гигабитных портов PoE с разъёмом RJ‑45; 2 × гигабитных порта с разъёмом RJ‑45. Общий бюджет PoE: 60 Вт. Стандарты PoE: 802.3af/at на всех PoE‑портах; дополнительный Hi‑PoE на оранжевом порте. DIP‑переключатель: позволяет быстро включать/выключать: режим облачного управления; функцию PoE Watchdog (автоматически отслеживает состояние PoE‑устройств и перезапускает порты при сбоях); режим PoE на большом расстоянии (до 250 метров). Рабочая температура: от –10 °C до +55 °C. Поддерживаемые технологии: VLAN, STP (Spanning Tree Protocol), RSTP (Rapid Spanning Tree Protocol) и агрегация каналов (объединение нескольких физических портов в один логический для увеличения пропускной способности и отказоустойчивости). Управление: через веб‑интерфейс; централизованное облачное управление через приложение DoLynk Care — позволяет в режиме реального времени отслеживать состояние сети, получать уведомления о сбоях и управлять устройствами. Простая настройка: система автоматически обнаруживает подключённое оборудование и помогает настроить сетевые и защитные системы — не требует глубоких технических знаний для развёртывания.

Технические характеристики Dahua DH-CS4010-8GT-60

Базовые параметры

• Уровень: L2 (канальный уровень).
• Пропускная способность: 20 Гбит/с.
• Скорость пересылки пакетов: 14,88 млн пакетов/с (Mpps).

Описание портов

• Порты 1–8: 8 × RJ‑45, 10/100/1000 Мбит/с (с поддержкой PoE).
• Порты 9–10: 2 × RJ‑45, 10/100/1000 Мбит/с (аплинковые порты).

Условия эксплуатации

• Рабочая температура: от –10 °C до +55 °C (от +14 °F до +131 °F).
• Рабочая влажность: 10–90 % (без конденсации).
• Температура хранения: от –40 °C до +75 °C (от –40 °F до +167 °F).
• Влажность при хранении: 5–95 % (без конденсации).

Питание

• Источник питания: внешний адаптер (53 В, 1,22 А).
• Потребляемая мощность:
  • в режиме ожидания: 4 Вт;
  • при полной нагрузке: 63 Вт.

Защита

• Электростатическая защита:
  • воздушный разряд: 8 кВ;
  • контактный разряд: 6 кВ.
• Защита от молний:
  • общий режим: 6 кВ;
  • дифференциальный режим: 1 кВ.

Вес и габариты

• Вес нетто: 0,36 кг (0,79 фунта).
• Вес брутто: 0,95 кг (2,09 фунта).
• Размеры устройства: 184,6 мм × 103,3 мм × 27 мм (7,27″ × 4,07″ × 1,06″) (Д × Ш × В).
• Размеры упаковки: 252 мм × 137 мм × 113 мм (9,92″ × 5,39″ × 4,45″) (Д × Ш × В).

Конструкция и установка

• Материал корпуса: листовой металл.
• Способ установки: настольный или настенный монтаж.
• Сертификации: CE.

PoE

• Поддержка PoE: есть.
• Мощность PoE:
  • порты 2–8: ≤ 30 Вт;
  • порт 1: ≤ 60 Вт;
  • общая мощность: ≤ 60 Вт.
• Протокол PoE: IEEE 802.3af, IEEE 802.3at, Hi‑PoE.
• Управление потреблением PoE:
  • контроль потребления мощности PoE;
  • включение/выключение PoE;
  • отключение PoE при обнаружении перегрузки.
• Распределение контактов PoE: 1, 2 (V+), 3, 6 (V−).
• Передача PoE на большие расстояния: поддерживается.

Аппаратные функции

• DIP‑переключатель:
  • Управляемый режим: включён по умолчанию (для локального веб‑управления и облачного управления). Выключен для неуправляемого режима.
  • PoE Watchdog: отслеживает порты 1–8 и автоматически перезапускает PoE‑порт, если нет трафика в течение 2 минут (работает только при выключенном управляемом режиме).
  • Расширенный режим (Extend Mode): порты 1–8; дальность передачи до 250 метров на скорости 10 Мбит/с (работает только при выключенном управляемом режиме).
• Кнопка сброса: 1.

Производительность

• Среднее время между отказами (MTBF): 2 482 955 часов.
• Размер буфера пакетов: 4 Мбит.
• Jumbo Frame: 15 360 байт.
• Размер таблицы MAC‑адресов: 8 К.

Стандарты связи

IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3az, IEEE 802.3ad.

Функции VLAN

• Количество VLAN: 32.
• Защита от петель Ethernet: STP, RSTP.
• Функция VLAN: IEEE 802.1Q VLAN.
• Агрегация каналов: статическая агрегация.

Возможности портов

• IEEE 802.3x Flow Control.
• Подавление неизвестных одноадресных рассылок.
• Контроль многоадресного шторма.
• Контроль широковещательного шторма.
• Привязка MAC‑адреса к порту.
• Предотвращение петель.

Зеркалирование

• Локальное зеркалирование портов.
• Зеркалирование N:1.

Надёжность и управление

• LLDP: поддерживается.
• DHCP: клиент DHCP.
• Изоляция портов: поддерживается.
• Управление оборудованием:
  • веб‑управление;
  • облачное управление;
  • журналы;
  • сигнализация неисправностей.

Комплектация

• 1 × руководство пользователя;
• 1 × правовая и нормативная информация;
• 1 × кабель питания;
• 1 × адаптер питания.

Информация для заказа: SFP‑модули

• GSFP‑1310T‑20‑SMF: 1,25 Г, 1310/1550 нм, 20 км, LC, одномодовый.
• GSFP‑1310R‑20‑SMF: 1,25 Г, 1550/1310 нм, 20 км, LC, одномодовый.
• GSFP‑1310‑20‑SMF: 1,25 Г, 1310 нм, 20 км, LC, одномодовый.
• GSFP‑850‑MMF: 1,25 Г, 850 нм, 550 м, LC, многомодовый.

Производительность передачи

• Напряжение питания коммутатора: 54 В.
• Кабель CAT6: макс. сопротивление постоянному току < 8 Ом/100 м.

Зависимость нагрузки от длины кабеля

Длина кабеля (м) Нагрузочная способность (Вт) Hi‑PoE 60 Вт IEEE 802.3at 30 Вт

100	—	46 Вт	25,5 Вт
150	—	42 Вт	25,5 Вт
200	—	37 Вт	25,5 Вт
250	—	32 Вт	24 Вт
