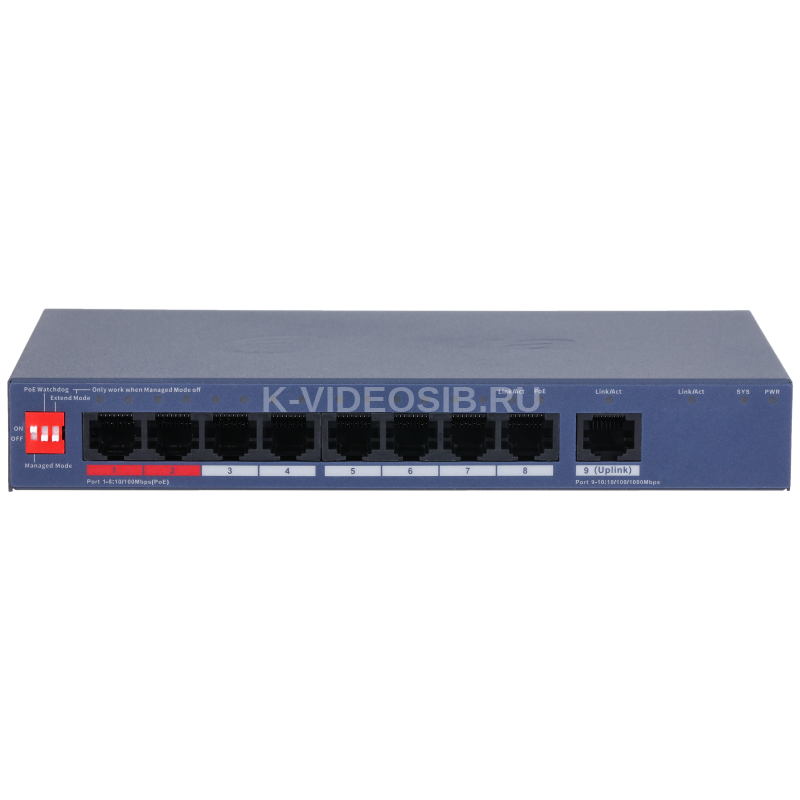

Описание Dahua DH-CS4009-8ET1GT-110

9‑портовый настольный коммутатор с облачным управлением и 8 портами PoE

Основные характеристики:

• Порты:
  • 8 × RJ‑45, 10/100 Мбит/с (с поддержкой PoE);
  • 1 × RJ‑45 гигабитный порт (для аплинков или подключения клиентских устройств).
• Общий бюджет PoE: 110 Вт.
• Стандарты PoE:
  • IEEE 802.3af/at на всех PoE‑портах;
  • дополнительный IEEE 802.3bt на красных портах (обеспечивает повышенную мощность для энергоёмких устройств).
• DIP‑переключатель: позволяет быстро включать/выключать:
  • режим облачного управления (централизованное управление через облако);
  • функцию PoE Watchdog (автоматически отслеживает состояние PoE‑устройств и перезапускает порты при сбоях);
  • режим PoE на большом расстоянии (поддержка передачи данных и питания на дистанции до 250 метров — точная дальность не указана в описании, но обычно подразумевается такой стандарт для подобных устройств).
• Рабочая температура: от –10 °C до +55 °C — подходит для эксплуатации в широком диапазоне условий, в т. ч. в неоптимальных микроклиматических средах.
• Поддерживаемые функции:
  • VLAN (виртуальные локальные сети) — сегментирует трафик для повышения безопасности и оптимизации сети;
  • защита от петель (Loop Protection) — предотвращает образование петель в сети, которые могут привести к перегрузке и сбоям.
• Управление:
  • через веб‑интерфейс (локальное управление);
  • централизованное облачное управление через приложение DoLynk — даёт возможность:
    • удалённо настраивать коммутатор;
    • отслеживать состояние сети в режиме реального времени;
    • получать уведомления о сбоях и событиях;
    • управлять несколькими устройствами из единой панели.
• Простая настройка: система автоматически обнаруживает подключённое оборудование и помогает настроить сетевые и защитные системы — не требует глубоких технических знаний для развёртывания, сокращает время ввода в эксплуатацию.

Технические характеристики Dahua DH-CS4009-8ET1GT-110

Базовые параметры

• Уровень: L2 (канальный уровень).
• Пропускная способность: 3,6 Гбит/с.
• Скорость пересылки пакетов: 2,68 млн пакетов/с (Mpps).

Описание портов

• Порты 1–8: 8 × RJ‑45, 10/100 Мбит/с (с поддержкой PoE).
• Порт 9: 1 × RJ‑45, 10/100/1000 Мбит/с (аплинковый порт).

Условия эксплуатации

• Рабочая температура: от –10 °C до +55 °C (от +14 °F до +131 °F).
• Рабочая влажность: 10–90 % (без конденсации).
• Температура хранения: от –40 °C до +70 °C (от –40 °F до +158 °F).
• Влажность при хранении: 5–95 % (без конденсации).

Питание

• Источник питания: внешний адаптер (54 В, 2,22 А).
• Потребляемая мощность:
  • в режиме ожидания: 5,7 Вт;
  • при полной нагрузке: 115 Вт.

Защита

• Электростатическая защита:
  • воздушный разряд: 8 кВ;
  • контактный разряд: 6 кВ.
• Защита от молний:
  • общий режим: 6 кВ;
  • дифференциальный режим: 1 кВ.

Вес и габариты

• Вес нетто: 0,36 кг (0,79 фунта).
• Вес брутто: 1,09 кг (2,03 фунта).
• Размеры устройства: 184,6 мм × 103,3 мм × 27 мм (7,27″ × 4,07″ × 1,06″) (Д × Ш × В).
• Размеры упаковки: 252 мм × 137 мм × 113 мм (9,92″ × 5,39″ × 4,45″) (Д × Ш × В).

Конструкция и установка

• Материал корпуса: листовой металл.
• Способ установки: настольный или настенный монтаж.
• Сертификации: CE.

PoE

• Поддержка PoE: есть.
• Мощность PoE:
  • порты 3–8: ≤ 30 Вт;
  • порты 1–2: ≤ 90 Вт;
  • общая мощность: ≤ 110 Вт.
• Протокол PoE: IEEE 802.3af, IEEE 802.3at, Hi‑PoE, IEEE 802.3bt.
• Управление потреблением PoE:
  • контроль потребления мощности PoE;
  • включение/выключение PoE;
  • отключение PoE при обнаружении перегрузки.
• Распределение контактов PoE:
  • порты 1–2: 1, 2, 4, 5 (V+), 3, 6, 7, 8 (V−);
  • порты 3–8: 1, 2 (V+), 3, 6 (V−).
• Передача PoE на большие расстояния: поддерживается.

Аппаратные функции

• DIP‑переключатель:
  • Управляемый режим: включён по умолчанию (для локального веб‑управления и облачного управления). Выключен для неуправляемого режима.
  • PoE Watchdog: отслеживает порты 1–8 и автоматически перезапускает PoE‑порт, если нет трафика в течение 2 минут (работает только при выключенном управляемом режиме).
  • Расширенный режим (Extend Mode): порты 1–8; дальность передачи до 250 метров на скорости 10 Мбит/с (работает только при выключенном управляемом режиме).
• Кнопка сброса: 1.

Производительность

• Среднее время между отказами (MTBF): 2 566 539 часов.
• Размер буфера пакетов: 4 Мбит.
• Jumbo Frame: 9 216 байт.
• Размер таблицы MAC‑адресов: 8 К.

Стандарты связи

IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3az.

Функции VLAN

• Количество VLAN: 32.
• Функция VLAN: IEEE 802.1Q VLAN.

Возможности портов

• IEEE 802.3x Flow Control.
• Подавление неизвестных одноадресных рассылок.
• Контроль многоадресного шторма.
• Контроль широковещательного шторма.
• Привязка MAC‑адреса к порту.
• Предотвращение петель.

Зеркалирование

• Локальное зеркалирование портов.
• Зеркалирование N:1.

Надёжность и управление

• LLDP: поддерживается.
• DHCP: клиент DHCP.
• Изоляция портов: поддерживается.
• Управление оборудованием:
  • веб‑управление;
  • облачное управление;
  • журналы;
  • сигнализация неисправностей.

Комплектация

• 1 × руководство пользователя;
• 1 × правовая и нормативная информация;
• 1 × кабель питания;
• 1 × адаптер питания.

Производительность передачи

• Напряжение питания коммутатора: 54 В.
• Кабель CAT6: макс. сопротивление постоянному току < 8 Ом/100 м.

Зависимость нагрузки от длины кабеля

Длина кабеля (м) Нагрузочная способность (Вт) IEEE 802.3bt 90 Вт Hi‑PoE 60 Вт IEEE 802.3at 30 Вт

100	—	71,3 Вт	46 Вт	25,5 Вт
150	—	62 Вт	42 Вт	25,5 Вт
200	—	51 Вт	37 Вт	25,5 Вт
250	—	40 Вт	32 Вт	24 Вт

Примечание: данные получены в лаборатории Dahua и приведены для справки. Фактическая дальность передачи может варьироваться в зависимости от энергопотребления подключённых устройств, типа и состояния кабеля.
