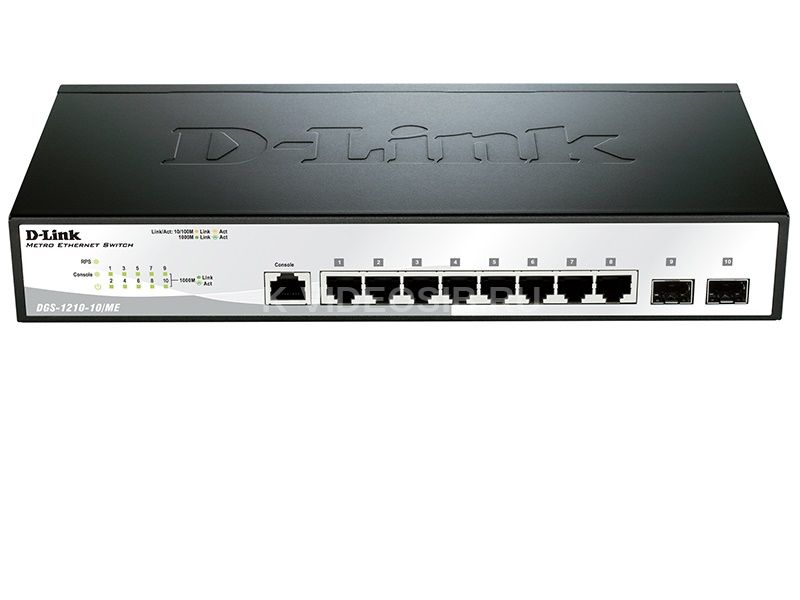

Описание D-Link DGS-1210-10/ME/A1A

Коммутатор DGS-1210-10/ME является идеальным решением для применения в сетях Metro Ethernet. Данный коммутатор оснащен 8 портами 10/100/1000Base-T для подключения по витой паре, а также 2 SFP-портами, применяемыми для организации подключения к высокоскоростной магистрали. Защита от статического электричества 6 кВ обеспечивает устойчивость медных портов к наведенному напряжению, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз. Отказоустойчивость/высокая производительность Коммутатор DGS-1210-10/ME поддерживает протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправностей в сети. DGS-1210-10/ME также поддерживает агрегирование каналов 802.3ad, которое обеспечивает объединение в группы нескольких портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. Данный коммутатор поддерживает стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов их обработки Strict и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе ToS, DSCP, MAC-адреса, IPv4/IPv6-адреса, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV. Безопасность и аутентификация DGS-1210-10/ME поддерживает управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для управления доступом к сети. Функция IP-MAC-Port Binding позволяет контролировать доступ компьютеров к сети на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети. Функции управления Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт коммутатора поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик. Управление трафиком и полосой пропускания Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с минимальным шагом 64 Кбит/с для входящего трафика. DGS-1210-10/ME также поддерживает функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети. Многоадресная рассылка DGS-1210-10/ME поддерживает полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутатор DGS-1210-10/ME предоставляют возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. Функция IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик передается в отдельной VLAN с целью эффективного расходования полосы пропускания. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

Технические характеристики D-Link DGS-1210-10/ME/A1A

• Аппаратная версия: A1 Аппаратное обеспечение
• Процессор: BCM53343 (400 МГц)
• Оперативная память: 128 МБ
• Flash-память: 32 МБ
• Интерфейсы:     • 8 портов 10/100/1000Base-T     • 2 порта 1000Base-X SFP     • Консольный порт с разъемом RJ-45
• Индикаторы:     • Power     • Console     • Link/Activity/Speed (на порт)     • RPS
• Сетевые кабели: UTP категории 5, 5e (макс. 100 м)
• Разъем питания:     • Разъем для подключения питания (переменный ток)     • Разъем для подключения RPS1 Функционал
• Стандарты и функции:     • IEEE 802.3 10Base-T (медная витая пара)     • IEEE 802.3u 100Base-TX (медная витая пара)     • IEEE 802.3ab 1000Base-T (медная витая пара)     • IEEE 802.3az Energy Efficient Ethernet     • Автоматическое согласование скорости и режима дуплекса     • Управление потоком IEEE 802.3x     • IEEE 802.3z 1000Base-X     • Автоматическое определение MDI/MDIX на всех медных портах
• Дуплексный режим:     • Полу-/полный дуплекс для скорости 10/100 Мбит/с     • Полный дуплекс для скорости 1000 Мбит/с Производительность
• Коммутационная матрица: 20 Гбит/с
• Метод коммутации: Store-and-forward
• Размер таблицы MAC-адресов: 16K записей
• Макс. скорость перенаправления 64-байтных пакетов: 14,88 Mpps
• Буфер пакетов: 1,5 МБ
• Jumbo-фрейм: 9 216 байт Физические параметры
• Размеры (Д x Ш x В): 280 x 126 x 44 мм
• Вес: 1,034 кг Условия эксплуатации
• Питание: 100-240 В переменного тока, 50/60 Гц Макс. потребляемая мощность: 13,59 Вт Потребляемая мощность в режиме ожидания:     100 В: 9,3 Вт     240 В: 9,4 Вт Тепловыделение: 46,35 БТЕ/час MTBF (часы): 309 072 Уровень шума: 0 дБ Защита от статического электричества: Поддержка защиты от статического электричества на медных портах (стандарт IEC61000-4-5) Система вентиляции: Пассивная Температура:     • Рабочая: от -5 до 50 °C     • Хранения: от -40 до 70 °C Влажность:     • При эксплуатации: от 10% до 90% без конденсата     • При хранении: от 5% до 90% без конденсата Прочее
• EMI     • FCC Class A     • CE Class A     • VCCI     • BSMI     • CCC
• Безопасность:     • CE     • LVD     • UL     • CB

Комплект поставки
1. Коммутатор DGS-1210-10/ME
2. Кабель питания
3. Фиксатор для кабеля питания
4. Консольный кабель с разъемом RJ-45
5. 2 крепежных кронштейна для установки в 19-дюймовую стойку
6. 4 резиновые ножки
7. Комплект для монтажа
8. Краткое руководство по установке
9. Компакт-диск
